  • クランプレバー

クランプレバー（リーマ穴）

Clamp Lever

LDRS

安全上の注意使用方法

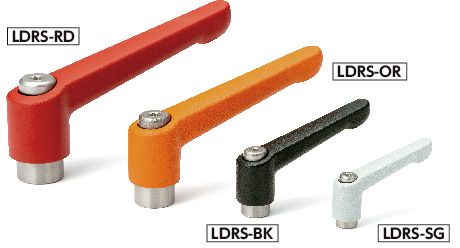

LDRSクランプレバー（リーマ穴）

形状図

LDRSクランプレバー（リーマ穴）寸法図

寸法・CAD・価格

絞り込み

C
すべて
5
6
8
10
12
16
Lc
すべて
8
11
14
17
22
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 C Lc R H H' h s D d 歯数 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LDRS-5-BK 5 8 45 34 37.5 24.5 4 13 10 18 34 BK 1,340 1,474 CAD カート 実働15日目出荷
LDRS-5-OR 5 8 45 34 37.5 24.5 4 13 10 18 34 OR 1,340 1,474 CAD カート 実働15日目出荷
LDRS-5-RD 5 8 45 34 37.5 24.5 4 13 10 18 34 RD 1,340 1,474 CAD カート 実働15日目出荷
LDRS-5-SG 5 8 45 34 37.5 24.5 4 13 10 18 34 SG 1,340 1,474 CAD カート 実働15日目出荷
LDRS-6-BK 6 8 45 34 37.5 24.5 4 13 10 18 33 BK 1,340 1,474 CAD カート 実働15日目出荷
LDRS-6-OR 6 8 45 34 37.5 24.5 4 13 10 18 33 OR 1,340 1,474 CAD カート 実働15日目出荷
LDRS-6-RD 6 8 45 34 37.5 24.5 4 13 10 18 33 RD 1,340 1,474 CAD カート 実働15日目出荷
LDRS-6-SG 6 8 45 34 37.5 24.5 4 13 10 18 33 SG 1,340 1,474 CAD カート 実働15日目出荷
LDRS-8-BK 8 11 63 45 49 31 6.5 17.5 13.5 24 73 BK 1,840 2,024 CAD カート 実働15日目出荷
LDRS-8-OR 8 11 63 45 49 31 6.5 17.5 13.5 24 73 OR 1,840 2,024 CAD カート 実働15日目出荷
LDRS-8-RD 8 11 63 45 49 31 6.5 17.5 13.5 24 73 RD 1,840 2,024 CAD カート 実働15日目出荷
LDRS-8-SG 8 11 63 45 49 31 6.5 17.5 13.5 24 73 SG 1,840 2,024 CAD カート 実働15日目出荷
LDRS-8B-BK 8 14 78 54 58 36 8 21 16 26 120 BK 2,450 2,695 CAD カート 実働15日目出荷
LDRS-8B-OR 8 14 78 54 58 36 8 21 16 26 120 OR 2,450 2,695 CAD カート 実働15日目出荷
LDRS-8B-RD 8 14 78 54 58 36 8 21 16 26 120 RD 2,450 2,695 CAD カート 実働15日目出荷
LDRS-8B-SG 8 14 78 54 58 36 8 21 16 26 120 SG 2,450 2,695 CAD カート 実働15日目出荷
LDRS-10-BK 10 14 78 54 58 36 8 21 16 26 118 BK 2,450 2,695 CAD カート 実働15日目出荷
LDRS-10-OR 10 14 78 54 58 36 8 21 16 26 118 OR 2,450 2,695 CAD カート 実働15日目出荷
LDRS-10-RD 10 14 78 54 58 36 8 21 16 26 118 RD 2,450 2,695 CAD カート 実働15日目出荷
LDRS-10-SG 10 14 78 54 58 36 8 21 16 26 118 SG 2,450 2,695 CAD カート 実働15日目出荷
LDRS-12-BK 12 17 92 64 68 43 11 24 19 28 178 BK 3,100 3,410 CAD カート 実働15日目出荷
LDRS-12-OR 12 17 92 64 68 43 11 24 19 28 178 OR 3,100 3,410 CAD カート 実働15日目出荷
LDRS-12-RD 12 17 92 64 68 43 11 24 19 28 178 RD 3,100 3,410 CAD カート 実働15日目出荷
LDRS-12-SG 12 17 92 64 68 43 11 24 19 28 178 SG 3,100 3,410 CAD カート 実働15日目出荷
LDRS-12B-BK 12 22 108 75 80 50.5 12 30 23 30 278 BK 4,490 4,939 CAD カート 実働15日目出荷
LDRS-12B-OR 12 22 108 75 80 50.5 12 30 23 30 278 OR 4,490 4,939 CAD カート 実働15日目出荷
LDRS-12B-RD 12 22 108 75 80 50.5 12 30 23 30 278 RD 4,490 4,939 CAD カート 実働15日目出荷
LDRS-12B-SG 12 22 108 75 80 50.5 12 30 23 30 278 SG 4,490 4,939 CAD カート 実働15日目出荷
LDRS-16-BK 16 22 108 75 80 50.5 12 30 23 30 276 BK 4,490 4,939 CAD カート 実働15日目出荷
LDRS-16-OR 16 22 108 75 80 50.5 12 30 23 30 276 OR 4,490 4,939 CAD カート 実働15日目出荷
LDRS-16-RD 16 22 108 75 80 50.5 12 30 23 30 276 RD 4,490 4,939 CAD カート 実働15日目出荷
LDRS-16-SG 16 22 108 75 80 50.5 12 30 23 30 276 SG 4,490 4,939 CAD カート 実働15日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LDRS
レバー部 亜鉛ダイカスト
静電塗装（各色）
ハブ部 SUS303相当
止めねじ SUS303相当
スプリング ステンレス鋼線

特長

  • リーマ穴タイプのクランプレバー。
  • レバー部以外ステンレス製。
  • レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド
