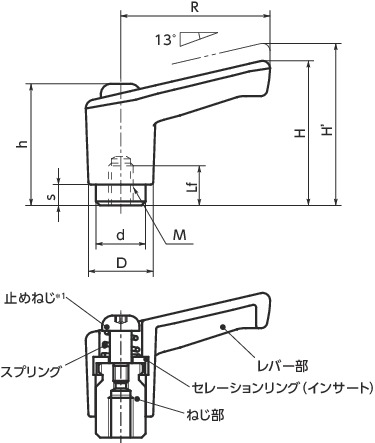

形状図
＊1： 止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lf min. | R | H | H' | h | s | D | d | 歯数 | 最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
本体 カラー |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LECFS-3-BK | M3 | 0.5 | 7 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 13 | 0.95 | 14 | BK | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-3-OR | M3 | 0.5 | 7 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 13 | 0.95 | 14 | OR | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-3-SG | M3 | 0.5 | 7 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 13 | 0.95 | 14 | SG | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-3-SK | M3 | 0.5 | 7 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 13 | 0.95 | 14 | SK | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-3-YW | M3 | 0.5 | 7 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 13 | 0.95 | 14 | YW | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-4-BK | M4 | 0.7 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 31 | 1.7 | 13 | BK | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-4-OR | M4 | 0.7 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 31 | 1.7 | 13 | OR | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-4-SG | M4 | 0.7 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 31 | 1.7 | 13 | SG | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-4-SK | M4 | 0.7 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 31 | 1.7 | 13 | SK | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-4-YW | M4 | 0.7 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 31 | 1.7 | 13 | YW | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-5-BK | M5 | 0.8 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 62 | 2.7 | 13 | BK | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-5-OR | M5 | 0.8 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 62 | 2.7 | 13 | OR | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-5-SG | M5 | 0.8 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 62 | 2.7 | 13 | SG | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-5-SK | M5 | 0.8 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 62 | 2.7 | 13 | SK | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-5-YW | M5 | 0.8 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 62 | 2.7 | 13 | YW | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-6-BK | M6 | 1 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 110 | 3.8 | 12 | BK | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-6-OR | M6 | 1 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 110 | 3.8 | 12 | OR | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-6-SG | M6 | 1 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 110 | 3.8 | 12 | SG | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-6-SK | M6 | 1 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 110 | 3.8 | 12 | SK | 1,000 | 1,100 | CAD | カート | 在庫品 |
| LECFS-6-YW | M6 | 1 | 8 | 30 | 29 | 32.5 | 24.5 | 4.2 | 13 | 10 | 18 | 110 | 3.8 | 12 | YW | 1,000 | 1,100 | CAD | カート | 在庫品 |
材質・仕上げ
| LECFS | |
|---|---|
| レバー部 | ナイロン6（各色） |
| ねじ部 | SUS303 |
| 止めねじ | ステンレス |
| セレーションリング | 亜鉛ダイカスト |
| スプリング | ステンレス鋼線 |
特長
- コンパクトタイプのプラスティック製クランプレバー。
- 環境負荷、特に地球温暖化に配慮し商品開発にLCA（Life Cycle Assessment）を実施しました。
- 従来品に比べ温室効果ガスの排出量を6.5％削減しました。
- 亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。
-
ねじ部の材質は2種類。
LECF----スティール製
LECFS----ステンレス製

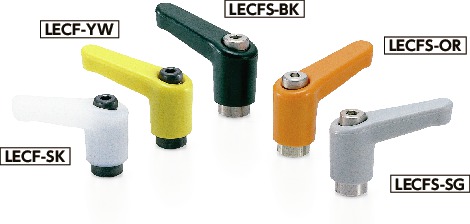

- レバー部のカラーバリエーションは5種類。品番の末尾記号により、選択できます。
| 末尾記号 | レバー部の色 |
|---|---|
| BK | つや消し黒 |
| SG | つや消しシルバー |
| OR | つや消しオレンジ |
| YW | つや消しイエロー |
| SK | つや消し透明 |
