  • クランプレバー

LEMS-10-LW30

プラクランプレバー - 平座金組み込みタイプ

Plastic Clamp Lever with Flat Washer

安全上の注意使用方法

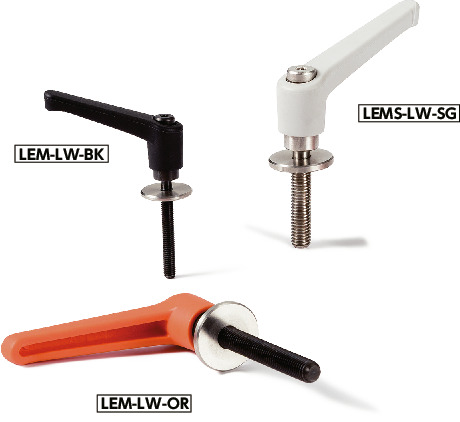

LEMS-LWプラクランプレバー - 平座金組み込みタイプ

形状図

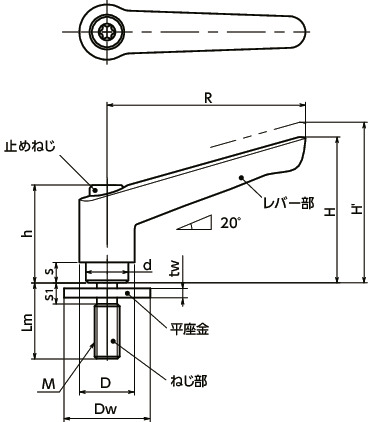

LEMS-LWプラクランプレバー - 平座金組み込みタイプ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M10
Lm
すべて
20
25
32
40
50
63
80
本体
カラー
すべて
BK
OR
SG

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d Dw tw s1 B＊1 歯数 最大荷重 最大締付力 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LEMS-10-20-LW30-BK M10 1.5 20 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 81 BK 1,870 2,057 CAD カート 在庫品
LEMS-10-20-LW30-OR M10 1.5 20 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 81 OR 1,870 2,057 CAD カート 在庫品
LEMS-10-20-LW30-SG M10 1.5 20 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 81 SG 1,870 2,057 CAD カート 在庫品
LEMS-10-25-LW30-BK M10 1.5 25 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 84 BK 1,870 2,057 CAD カート 在庫品
LEMS-10-25-LW30-OR M10 1.5 25 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 84 OR 1,870 2,057 CAD カート 在庫品
LEMS-10-25-LW30-SG M10 1.5 25 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 84 SG 1,870 2,057 CAD カート 在庫品
LEMS-10-32-LW30-BK M10 1.5 32 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 87 BK 1,930 2,123 CAD カート 在庫品
LEMS-10-32-LW30-OR M10 1.5 32 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 87 OR 1,930 2,123 CAD カート 在庫品
LEMS-10-32-LW30-SG M10 1.5 32 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 87 SG 1,930 2,123 CAD カート 在庫品
LEMS-10-40-LW30-BK M10 1.5 40 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 91 BK 2,010 2,211 CAD カート 在庫品
LEMS-10-40-LW30-OR M10 1.5 40 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 91 OR 2,010 2,211 CAD カート 在庫品
LEMS-10-40-LW30-SG M10 1.5 40 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 91 SG 2,010 2,211 CAD カート 在庫品
LEMS-10-50-LW30-BK M10 1.5 50 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 96 BK 2,050 2,255 CAD カート 在庫品
LEMS-10-50-LW30-OR M10 1.5 50 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 96 OR 2,050 2,255 CAD カート 在庫品
LEMS-10-50-LW30-SG M10 1.5 50 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 96 SG 2,050 2,255 CAD カート 在庫品
LEMS-10-63-LW30-BK M10 1.5 63 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 102 BK 2,420 2,662 CAD カート 在庫品
LEMS-10-63-LW30-OR M10 1.5 63 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 102 OR 2,420 2,662 CAD カート 在庫品
LEMS-10-63-LW30-SG M10 1.5 63 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 102 SG 2,420 2,662 CAD カート 在庫品
LEMS-10-80-LW30-BK M10 1.5 80 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 111 BK 2,590 2,849 CAD カート 在庫品
LEMS-10-80-LW30-OR M10 1.5 80 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 111 OR 2,590 2,849 CAD カート 在庫品
LEMS-10-80-LW30-SG M10 1.5 80 78 55.4 59.4 36 8 21 16 30 3 7 11 26 200 11 111 SG 2,590 2,849 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LEMS-LW
レバー部 ナイロン6（各色）
ねじ部 SUS303
止めねじ ステンレス
セレーションリング（インサート） 亜鉛ダイカスト
平座金 SUS303
スプリング ステンレス鋼線

特長

  • 平座金が組み込まれたプラクランプレバー。
  • 平座金はヌスミ加工部に組み込まれており、脱落を防止します。また、座金の組み込み作業も不要です。
  • 平座金の外径はねじ径の約3倍。締めつけ部位に対して十分な座面を確保します。
  • 座面圧を大きくできない樹脂部品や長穴部品などの締めつけに適しています。
  • 亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。
  • レバー部のカラーバリエーションは3種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ

"落ちない座金"でイライラ解消！座金組み込みクランプレバー


クランプレバー&テンションレバーの正しい使い方

使用上の注意

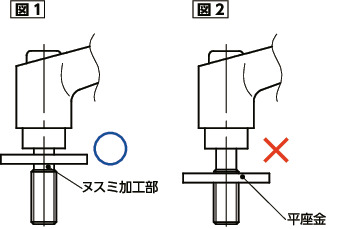

レバーの締めつけ前に、図1のように平座金がヌスミ加工部にあることを確認してください。図2のように平座金がねじ山にかかった状態で締めつけると平座金が変形することがあります。

LEMS-LWプラクランプレバー - 平座金組み込みタイプ

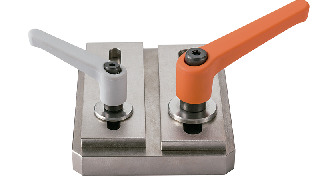

使用例

長穴部品の締めつけに。

LEMS-LWプラクランプレバー - 平座金組み込みタイプ
