NBK

  • クランプレバー

フラットテンションレバー（おねじ）

Flat Tension Lever

LNFMS-D

安全上の注意使用方法

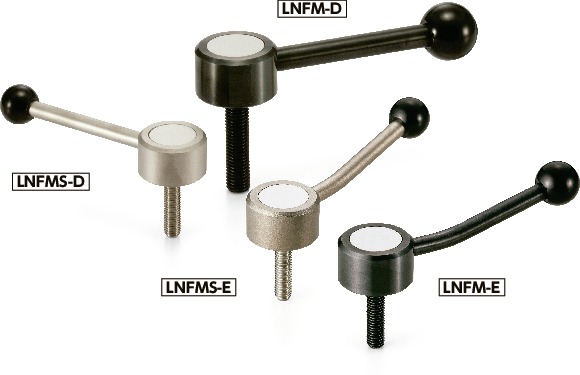

LNFMS-Dフラットテンションレバー（おねじ）

形状図

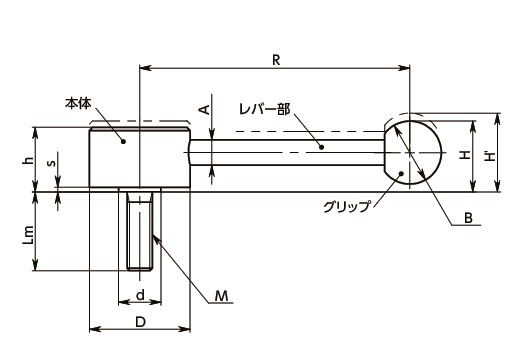

LNFMS-Dフラットテンションレバー（おねじ）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M8
M10
M12
M16
Lm
すべて
12
16
20
25
32
40
50
63
80

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s A B D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LNFMS-32-M8-12-D M8 1.25 12 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 147 7,350 8,085 CAD カート 実働10日目出荷
LNFMS-32-M8-16-D M8 1.25 16 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 148 7,390 8,129 CAD カート 実働10日目出荷
LNFMS-32-M8-20-D M8 1.25 20 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 149 7,430 8,173 CAD カート 実働10日目出荷
LNFMS-32-M8-25-D M8 1.25 25 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 151 7,450 8,195 CAD カート 実働10日目出荷
LNFMS-32-M8-32-D M8 1.25 32 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 153 7,540 8,294 CAD カート 在庫品
LNFMS-32-M8-40-D M8 1.25 40 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 156 7,620 8,382 CAD カート 実働10日目出荷
LNFMS-32-M8-50-D M8 1.25 50 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 158 7,730 8,503 CAD カート 在庫品
LNFMS-36-M10-16-D M10 1.5 16 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 235 8,390 9,229 CAD カート 実働10日目出荷
LNFMS-36-M10-20-D M10 1.5 20 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 237 8,420 9,262 CAD カート 実働10日目出荷
LNFMS-36-M10-25-D M10 1.5 25 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 239 8,520 9,372 CAD カート 実働10日目出荷
LNFMS-36-M10-32-D M10 1.5 32 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 242 8,620 9,482 CAD カート 実働10日目出荷
LNFMS-36-M10-40-D M10 1.5 40 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 246 8,710 9,581 CAD カート 実働10日目出荷
LNFMS-36-M10-50-D M10 1.5 50 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 252 8,840 9,724 CAD カート 在庫品
LNFMS-36-M10-63-D M10 1.5 63 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 259 9,000 9,900 CAD カート 実働10日目出荷
LNFMS-36-M10-80-D M10 1.5 80 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 266 9,240 10,164 CAD カート 実働10日目出荷
LNFMS-40-M12-25-D M12 1.75 25 115 34 38.5 30 4 12 30 40 19 28 340 23 336 9,740 10,714 CAD カート 実働10日目出荷
LNFMS-40-M12-32-D M12 1.75 32 115 34 38.5 30 4 12 30 40 19 28 340 23 342 9,870 10,857 CAD カート 実働10日目出荷
LNFMS-40-M12-40-D M12 1.75 40 115 34 38.5 30 4 12 30 40 19 28 340 23 348 9,960 10,956 CAD カート 実働10日目出荷
LNFMS-40-M12-50-D M12 1.75 50 115 34 38.5 30 4 12 30 40 19 28 340 23 355 10,200 11,220 CAD カート 実働10日目出荷
LNFMS-40-M12-63-D M12 1.75 63 115 34 38.5 30 4 12 30 40 19 28 340 23 364 10,400 11,440 CAD カート 実働10日目出荷
LNFMS-40-M12-80-D M12 1.75 80 115 34 38.5 30 4 12 30 40 19 28 340 23 376 10,700 11,770 CAD カート 実働10日目出荷
LNFMS-45-M16-32-D M16 2 32 129 40 45 35.5 4 12 32 45 23 30 760 43 488 12,000 13,200 CAD カート 実働10日目出荷
LNFMS-45-M16-40-D M16 2 40 129 40 45 35.5 4 12 32 45 23 30 760 43 498 12,100 13,310 CAD カート 実働10日目出荷
LNFMS-45-M16-50-D M16 2 50 129 40 45 35.5 4 12 32 45 23 30 760 43 512 12,500 13,750 CAD カート 実働10日目出荷
LNFMS-45-M16-63-D M16 2 63 129 40 45 35.5 4 12 32 45 23 30 760 43 529 12,800 14,080 CAD カート 在庫品
LNFMS-45-M16-80-D M16 2 80 129 40 45 35.5 4 12 32 45 23 30 760 43 549 13,200 14,520 CAD カート 実働10日目出荷
品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s A B D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LNFMS-32-M8-12-D M8 1.25 12 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 147 7,350 8,085 CAD カート 実働10日目出荷
LNFMS-32-M8-16-D M8 1.25 16 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 148 7,390 8,129 CAD カート 実働10日目出荷
LNFMS-32-M8-20-D M8 1.25 20 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 149 7,430 8,173 CAD カート 実働10日目出荷
LNFMS-32-M8-25-D M8 1.25 25 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 151 7,450 8,195 CAD カート 実働10日目出荷
LNFMS-32-M8-32-D M8 1.25 32 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 153 7,540 8,294 CAD カート 在庫品
LNFMS-32-M8-40-D M8 1.25 40 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 156 7,620 8,382 CAD カート 実働10日目出荷
LNFMS-32-M8-50-D M8 1.25 50 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 158 7,730 8,503 CAD カート 在庫品
LNFMS-36-M10-16-D M10 1.5 16 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 235 8,390 9,229 CAD カート 実働10日目出荷
LNFMS-36-M10-20-D M10 1.5 20 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 237 8,420 9,262 CAD カート 実働10日目出荷
LNFMS-36-M10-25-D M10 1.5 25 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 239 8,520 9,372 CAD カート 実働10日目出荷
LNFMS-36-M10-32-D M10 1.5 32 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 242 8,620 9,482 CAD カート 実働10日目出荷
LNFMS-36-M10-40-D M10 1.5 40 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 246 8,710 9,581 CAD カート 実働10日目出荷
LNFMS-36-M10-50-D M10 1.5 50 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 252 8,840 9,724 CAD カート 在庫品
LNFMS-36-M10-63-D M10 1.5 63 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 259 9,000 9,900 CAD カート 実働10日目出荷
LNFMS-36-M10-80-D M10 1.5 80 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 266 9,240 10,164 CAD カート 実働10日目出荷
LNFMS-40-M12-25-D M12 1.75 25 115 34 38.5 30 4 12 30 40 19 28 340 23 336 9,740 10,714 CAD カート 実働10日目出荷
LNFMS-40-M12-32-D M12 1.75 32 115 34 38.5 30 4 12 30 40 19 28 340 23 342 9,870 10,857 CAD カート 実働10日目出荷
LNFMS-40-M12-40-D M12 1.75 40 115 34 38.5 30 4 12 30 40 19 28 340 23 348 9,960 10,956 CAD カート 実働10日目出荷
LNFMS-40-M12-50-D M12 1.75 50 115 34 38.5 30 4 12 30 40 19 28 340 23 355 10,200 11,220 CAD カート 実働10日目出荷
LNFMS-40-M12-63-D M12 1.75 63 115 34 38.5 30 4 12 30 40 19 28 340 23 364 10,400 11,440 CAD カート 実働10日目出荷
LNFMS-40-M12-80-D M12 1.75 80 115 34 38.5 30 4 12 30 40 19 28 340 23 376 10,700 11,770 CAD カート 実働10日目出荷
LNFMS-45-M16-32-D M16 2 32 129 40 45 35.5 4 12 32 45 23 30 760 43 488 12,000 13,200 CAD カート 実働10日目出荷
LNFMS-45-M16-40-D M16 2 40 129 40 45 35.5 4 12 32 45 23 30 760 43 498 12,100 13,310 CAD カート 実働10日目出荷
LNFMS-45-M16-50-D M16 2 50 129 40 45 35.5 4 12 32 45 23 30 760 43 512 12,500 13,750 CAD カート 実働10日目出荷
LNFMS-45-M16-63-D M16 2 63 129 40 45 35.5 4 12 32 45 23 30 760 43 529 12,800 14,080 CAD カート 在庫品
LNFMS-45-M16-80-D M16 2 80 129 40 45 35.5 4 12 32 45 23 30 760 43 549 13,200 14,520 CAD カート 実働10日目出荷
品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s A B D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LNFMS-32-M8-12-D M8 1.25 12 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 147 7,350 8,085 CAD カート 実働10日目出荷
LNFMS-32-M8-16-D M8 1.25 16 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 148 7,390 8,129 CAD カート 実働10日目出荷
LNFMS-32-M8-20-D M8 1.25 20 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 149 7,430 8,173 CAD カート 実働10日目出荷
LNFMS-32-M8-25-D M8 1.25 25 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 151 7,450 8,195 CAD カート 実働10日目出荷
LNFMS-32-M8-32-D M8 1.25 32 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 153 7,540 8,294 CAD カート 在庫品
LNFMS-32-M8-40-D M8 1.25 40 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 156 7,620 8,382 CAD カート 実働10日目出荷
LNFMS-32-M8-50-D M8 1.25 50 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 158 7,730 8,503 CAD カート 在庫品
LNFMS-36-M10-16-D M10 1.5 16 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 235 8,390 9,229 CAD カート 実働10日目出荷
LNFMS-36-M10-20-D M10 1.5 20 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 237 8,420 9,262 CAD カート 実働10日目出荷
LNFMS-36-M10-25-D M10 1.5 25 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 239 8,520 9,372 CAD カート 実働10日目出荷
LNFMS-36-M10-32-D M10 1.5 32 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 242 8,620 9,482 CAD カート 実働10日目出荷
LNFMS-36-M10-40-D M10 1.5 40 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 246 8,710 9,581 CAD カート 実働10日目出荷
LNFMS-36-M10-50-D M10 1.5 50 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 252 8,840 9,724 CAD カート 在庫品
LNFMS-36-M10-63-D M10 1.5 63 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 259 9,000 9,900 CAD カート 実働10日目出荷
LNFMS-36-M10-80-D M10 1.5 80 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 266 9,240 10,164 CAD カート 実働10日目出荷
LNFMS-40-M12-25-D M12 1.75 25 115 34 38.5 30 4 12 30 40 19 28 340 23 336 9,740 10,714 CAD カート 実働10日目出荷
LNFMS-40-M12-32-D M12 1.75 32 115 34 38.5 30 4 12 30 40 19 28 340 23 342 9,870 10,857 CAD カート 実働10日目出荷
LNFMS-40-M12-40-D M12 1.75 40 115 34 38.5 30 4 12 30 40 19 28 340 23 348 9,960 10,956 CAD カート 実働10日目出荷
LNFMS-40-M12-50-D M12 1.75 50 115 34 38.5 30 4 12 30 40 19 28 340 23 355 10,200 11,220 CAD カート 実働10日目出荷
LNFMS-40-M12-63-D M12 1.75 63 115 34 38.5 30 4 12 30 40 19 28 340 23 364 10,400 11,440 CAD カート 実働10日目出荷
LNFMS-40-M12-80-D M12 1.75 80 115 34 38.5 30 4 12 30 40 19 28 340 23 376 10,700 11,770 CAD カート 実働10日目出荷
LNFMS-45-M16-32-D M16 2 32 129 40 45 35.5 4 12 32 45 23 30 760 43 488 12,000 13,200 CAD カート 実働10日目出荷
LNFMS-45-M16-40-D M16 2 40 129 40 45 35.5 4 12 32 45 23 30 760 43 498 12,100 13,310 CAD カート 実働10日目出荷
LNFMS-45-M16-50-D M16 2 50 129 40 45 35.5 4 12 32 45 23 30 760 43 512 12,500 13,750 CAD カート 実働10日目出荷
LNFMS-45-M16-63-D M16 2 63 129 40 45 35.5 4 12 32 45 23 30 760 43 529 12,800 14,080 CAD カート 在庫品
LNFMS-45-M16-80-D M16 2 80 129 40 45 35.5 4 12 32 45 23 30 760 43 549 13,200 14,520 CAD カート 実働10日目出荷
品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s A B D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LNFMS-32-M8-12-D M8 1.25 12 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 147 7,350 8,085 CAD カート 実働10日目出荷
LNFMS-32-M8-16-D M8 1.25 16 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 148 7,390 8,129 CAD カート 実働10日目出荷
LNFMS-32-M8-20-D M8 1.25 20 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 149 7,430 8,173 CAD カート 実働10日目出荷
LNFMS-32-M8-25-D M8 1.25 25 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 151 7,450 8,195 CAD カート 実働10日目出荷
LNFMS-32-M8-32-D M8 1.25 32 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 153 7,540 8,294 CAD カート 在庫品
LNFMS-32-M8-40-D M8 1.25 40 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 156 7,620 8,382 CAD カート 実働10日目出荷
LNFMS-32-M8-50-D M8 1.25 50 90 22.5 26.5 20.5 1.5 8 20 32 13.5 24 120 10 158 7,730 8,503 CAD カート 在庫品
LNFMS-36-M10-16-D M10 1.5 16 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 235 8,390 9,229 CAD カート 実働10日目出荷
LNFMS-36-M10-20-D M10 1.5 20 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 237 8,420 9,262 CAD カート 実働10日目出荷
LNFMS-36-M10-25-D M10 1.5 25 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 239 8,520 9,372 CAD カート 実働10日目出荷
LNFMS-36-M10-32-D M10 1.5 32 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 242 8,620 9,482 CAD カート 実働10日目出荷
LNFMS-36-M10-40-D M10 1.5 40 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 246 8,710 9,581 CAD カート 実働10日目出荷
LNFMS-36-M10-50-D M10 1.5 50 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 252 8,840 9,724 CAD カート 在庫品
LNFMS-36-M10-63-D M10 1.5 63 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 259 9,000 9,900 CAD カート 実働10日目出荷
LNFMS-36-M10-80-D M10 1.5 80 107.5 27.5 32 24.5 2 10 25 36 16 26 210 16 266 9,240 10,164 CAD カート 実働10日目出荷
LNFMS-40-M12-25-D M12 1.75 25 115 34 38.5 30 4 12 30 40 19 28 340 23 336 9,740 10,714 CAD カート 実働10日目出荷
LNFMS-40-M12-32-D M12 1.75 32 115 34 38.5 30 4 12 30 40 19 28 340 23 342 9,870 10,857 CAD カート 実働10日目出荷
LNFMS-40-M12-40-D M12 1.75 40 115 34 38.5 30 4 12 30 40 19 28 340 23 348 9,960 10,956 CAD カート 実働10日目出荷
LNFMS-40-M12-50-D M12 1.75 50 115 34 38.5 30 4 12 30 40 19 28 340 23 355 10,200 11,220 CAD カート 実働10日目出荷
LNFMS-40-M12-63-D M12 1.75 63 115 34 38.5 30 4 12 30 40 19 28 340 23 364 10,400 11,440 CAD カート 実働10日目出荷
LNFMS-40-M12-80-D M12 1.75 80 115 34 38.5 30 4 12 30 40 19 28 340 23 376 10,700 11,770 CAD カート 実働10日目出荷
LNFMS-45-M16-32-D M16 2 32 129 40 45 35.5 4 12 32 45 23 30 760 43 488 12,000 13,200 CAD カート 実働10日目出荷
LNFMS-45-M16-40-D M16 2 40 129 40 45 35.5 4 12 32 45 23 30 760 43 498 12,100 13,310 CAD カート 実働10日目出荷
LNFMS-45-M16-50-D M16 2 50 129 40 45 35.5 4 12 32 45 23 30 760 43 512 12,500 13,750 CAD カート 実働10日目出荷
LNFMS-45-M16-63-D M16 2 63 129 40 45 35.5 4 12 32 45 23 30 760 43 529 12,800 14,080 CAD カート 在庫品
LNFMS-45-M16-80-D M16 2 80 129 40 45 35.5 4 12 32 45 23 30 760 43 549 13,200 14,520 CAD カート 実働10日目出荷

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LNFMS
レバー部 SUS303
ねじ部 SUS303
本体 SUS303
グリップ フェノール樹脂（黒）

特長

  • フラットな形状のテンションレバー。上下スペースにゆとりのない場所に。
  • 回し半径が大きく、小さい力で大きな締付力が得られます。
  • ねじに対するレバーの位相角度を自由に調整できます。
  • LNFM-E LNFMS-Eのレバー操作部は角度がついており、手が入りやすくレバーを握るスペースを確保できます。
  • 商品記号により、タイプおよびねじ部の材質が選択できます。
商品記号 タイプ ねじ部材質
LNFM-D 水平レバー スティール製
LNFMS-D 水平レバー ステンレス製
LNFM-E 角度つきレバー スティール製
LNFMS-E 角度つきレバー ステンレス製
