フラットテンションレバー（おねじ）

Name: LNFMS-E
Brand: 鍋屋バイテック会社
Price: 7730 JPY
Availability: OutOfStock

Flat Tension Lever

LNFMS-E

安全上の注意使用方法

形状図

寸法・CAD・価格

絞り込み

M(並目) ねじの呼び: すべて; M8; M10; M12; M16

Lm: すべて; 12; 16; 20; 25; 32; 40; 50; 63; 80

単位 : mm

品番	M(並目) ねじの呼び	ピッチ	Lm	R	H	H'	h	s	A	B	D	d	歯数	最大荷重 (N)	最大締付力 (kN)	質量 (g)	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
LNFMS-32-M8-12-E	M8	1.25	12	90	36	40	20.5	1.5	8	20	32	13.5	24	120	10	147	7,730	8,503	CAD	カート	実働10日目出荷
LNFMS-32-M8-16-E	M8	1.25	16	90	36	40	20.5	1.5	8	20	32	13.5	24	120	10	148	7,750	8,525	CAD	カート	実働10日目出荷
LNFMS-32-M8-20-E	M8	1.25	20	90	36	40	20.5	1.5	8	20	32	13.5	24	120	10	149	7,780	8,558	CAD	カート	実働10日目出荷
LNFMS-32-M8-25-E	M8	1.25	25	90	36	40	20.5	1.5	8	20	32	13.5	24	120	10	151	7,800	8,580	CAD	カート	在庫品
LNFMS-32-M8-32-E	M8	1.25	32	90	36	40	20.5	1.5	8	20	32	13.5	24	120	10	153	7,910	8,701	CAD	カート	在庫品
LNFMS-32-M8-40-E	M8	1.25	40	90	36	40	20.5	1.5	8	20	32	13.5	24	120	10	156	7,980	8,778	CAD	カート	実働10日目出荷
LNFMS-32-M8-50-E	M8	1.25	50	90	36	40	20.5	1.5	8	20	32	13.5	24	120	10	158	8,090	8,899	CAD	カート	実働10日目出荷
LNFMS-36-M10-16-E	M10	1.5	16	107.5	45	49.5	24.5	2	10	25	36	16	26	210	16	235	8,760	9,636	CAD	カート	実働10日目出荷
LNFMS-36-M10-20-E	M10	1.5	20	107.5	45	49.5	24.5	2	10	25	36	16	26	210	16	237	8,790	9,669	CAD	カート	実働10日目出荷
LNFMS-36-M10-25-E	M10	1.5	25	107.5	45	49.5	24.5	2	10	25	36	16	26	210	16	239	8,890	9,779	CAD	カート	実働10日目出荷
LNFMS-36-M10-32-E	M10	1.5	32	107.5	45	49.5	24.5	2	10	25	36	16	26	210	16	242	8,990	9,889	CAD	カート	在庫品
LNFMS-36-M10-40-E	M10	1.5	40	107.5	45	49.5	24.5	2	10	25	36	16	26	210	16	246	9,060	9,966	CAD	カート	実働10日目出荷
LNFMS-36-M10-50-E	M10	1.5	50	107.5	45	49.5	24.5	2	10	25	36	16	26	210	16	252	9,220	10,142	CAD	カート	実働10日目出荷
LNFMS-36-M10-63-E	M10	1.5	63	107.5	45	49.5	24.5	2	10	25	36	16	26	210	16	259	9,380	10,318	CAD	カート	実働10日目出荷
LNFMS-36-M10-80-E	M10	1.5	80	107.5	45	49.5	24.5	2	10	25	36	16	26	210	16	266	9,610	10,571	CAD	カート	実働10日目出荷
LNFMS-40-M12-25-E	M12	1.75	25	115	53	57.5	30	4	12	30	40	19	28	340	23	336	10,100	11,110	CAD	カート	実働10日目出荷
LNFMS-40-M12-32-E	M12	1.75	32	115	53	57.5	30	4	12	30	40	19	28	340	23	342	10,200	11,220	CAD	カート	実働10日目出荷
LNFMS-40-M12-40-E	M12	1.75	40	115	53	57.5	30	4	12	30	40	19	28	340	23	348	10,300	11,330	CAD	カート	実働10日目出荷
LNFMS-40-M12-50-E	M12	1.75	50	115	53	57.5	30	4	12	30	40	19	28	340	23	355	10,500	11,550	CAD	カート	実働10日目出荷
LNFMS-40-M12-63-E	M12	1.75	63	115	53	57.5	30	4	12	30	40	19	28	340	23	364	10,800	11,880	CAD	カート	実働10日目出荷
LNFMS-40-M12-80-E	M12	1.75	80	115	53	57.5	30	4	12	30	40	19	28	340	23	376	11,000	12,100	CAD	カート	実働10日目出荷
LNFMS-45-M16-32-E	M16	2	32	129	64	69	35.5	4	12	32	45	23	30	760	43	488	12,500	13,750	CAD	カート	在庫品
LNFMS-45-M16-40-E	M16	2	40	129	64	69	35.5	4	12	32	45	23	30	760	43	498	12,600	13,860	CAD	カート	実働10日目出荷
LNFMS-45-M16-50-E	M16	2	50	129	64	69	35.5	4	12	32	45	23	30	760	43	512	12,800	14,080	CAD	カート	実働10日目出荷
LNFMS-45-M16-63-E	M16	2	63	129	64	69	35.5	4	12	32	45	23	30	760	43	529	13,100	14,410	CAD	カート	実働10日目出荷
LNFMS-45-M16-80-E	M16	2	80	129	64	69	35.5	4	12	32	45	23	30	760	43	549	13,700	15,070	CAD	カート	実働10日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	LNFMS
レバー部	SUS303
ねじ部	SUS303
本体	SUS303
グリップ	フェノール樹脂（黒）

特長

フラットな形状のテンションレバー。上下スペースにゆとりのない場所に。
回し半径が大きく、小さい力で大きな締付力が得られます。
ねじに対するレバーの位相角度を自由に調整できます。
LNFM-E LNFMS-Eのレバー操作部は角度がついており、手が入りやすくレバーを握るスペースを確保できます。

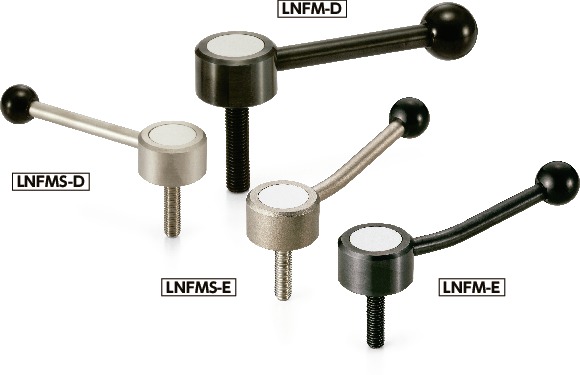

商品記号により、タイプおよびねじ部の材質が選択できます。

商品記号	タイプ	ねじ部材質
LNFM-D	水平レバー	スティール製
LNFMS-D	水平レバー	ステンレス製
LNFM-E	角度つきレバー	スティール製
LNFMS-E	角度つきレバー	ステンレス製

クランプレバー&テンションレバーの正しい使い方

商品品番一覧

LNFMS-32-M8-E

LNFMS-36-M10-E

LNFMS-40-M12-E

LNFMS-45-M16-E

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
