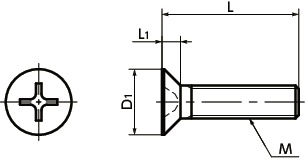

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | L | D1 | L1 | 十字穴の番号 | 引張破断 荷重(N)＊1 |
ねじり破断 トルク (N・m)＊1 |
1袋入り数 | 質量 (g) |
価格 (円/袋) |
税込 価格 |
CAD ダウンロード |
数量(袋) | バラ(本) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPS-M4-8-F | M4 | 0.7 | 8 | 8 | 2.3 | 2 | 966 | 0.69 | 20 | 0.25 | 800 | 880 | CAD | カート | カート | 在庫品 |
| SPS-M4-10-F | M4 | 0.7 | 10 | 8 | 2.3 | 2 | 966 | 0.69 | 20 | 0.28 | 880 | 968 | CAD | カート | カート | 在庫品 |
| SPS-M4-12-F | M4 | 0.7 | 12 | 8 | 2.3 | 2 | 966 | 0.69 | 20 | 0.32 | 1,040 | 1,144 | CAD | カート | カート | 在庫品 |
| SPS-M4-15-F | M4 | 0.7 | 15 | 8 | 2.3 | 2 | 966 | 0.69 | 20 | 0.37 | 1,180 | 1,298 | CAD | カート | カート | 在庫品 |
| SPS-M4-20-F | M4 | 0.7 | 20 | 8 | 2.3 | 2 | 966 | 0.69 | 20 | 0.42 | 1,300 | 1,430 | CAD | カート | カート | 在庫品 |
| SPS-M4-25-F | M4 | 0.7 | 25 | 8 | 2.3 | 2 | 966 | 0.69 | 20 | 0.47 | 1,420 | 1,562 | CAD | カート | カート | 在庫品 |
＊1： 表中の数値は参考値であり、保証値ではありません。推奨締めつけトルクはねじり破断トルクの50％です。
●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。
関連サービス
材質・仕上げ
| SPS-F | |
|---|---|
| 本体 | PPS（ポリフェニレンサルファイド） （明るいうす茶）（ガラス繊維40％） |
| 耐熱温度＊1 | 200℃ |
＊1： 樹脂素材の値です。商品の使用可能温度は、締めつけトルクなどの使用条件により変わります。
用途
FPD製造装置/半導体製造装置/プリント基板エッチング装置/金属表面処理設備/化学プラント/変圧器/電気・電子機器/熱水ポンプ/
ケミカルポンプ
特長
- PPSは耐熱性・耐薬品性にすぐれ、200℃での連続使用が可能。200℃以下でPPSを溶かす油脂・有機溶剤はありません。
- 高強度・高剛性および高い耐熱強度を保持します。
- UL規格94のV-0をクリアするすぐれた難燃性。
- 樹脂ねじの特性および使用上の注意について⇒樹脂ねじの特性
