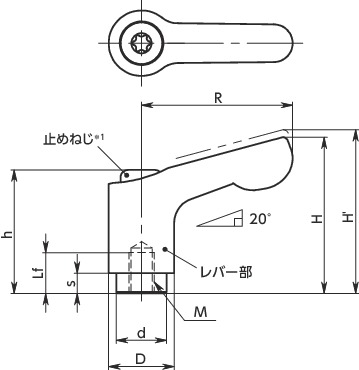

形状図
＊1： 止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lf | R | H | H' | h | s | D | d | 歯数 | 最大荷重 (N) |
最大締付力 (kN) |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDCFS-3-NI | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 29 | 3,330 | 3,663 | CAD | カート | 在庫品 |
| LDCFS-4-NI | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 28 | 3,330 | 3,663 | CAD | カート | 在庫品 |
| LDCFS-5-NI | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 28 | 3,330 | 3,663 | CAD | カート | 在庫品 |
| LDCFS-6-NI | M6 | 1 | 8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 27 | 3,330 | 3,663 | CAD | カート | 在庫品 |
材質・仕上げ
| LDCFS-NI | |
|---|---|
| レバー部 | SCS13（SUS304相当） ショットブラスト |
| ねじ部 | SUS303 |
| 止めねじ | ステンレス |
| スプリング | ステンレス鋼線 |
特長

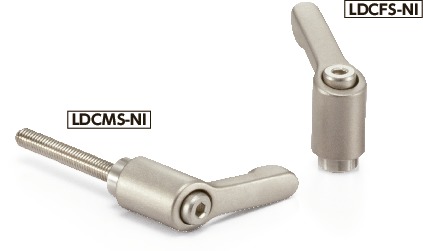

- オールステンレス製のミニクランプレバー。
- すぐれた耐蝕性と強度があります。
