ミニプラクランプレバー（おねじ）

Name: LECMS
Brand: 鍋屋バイテック会社
Price: 1020 JPY
Availability: InStock

Plastic Clamp Lever - Miniature Type

LECMS

安全上の注意使用方法

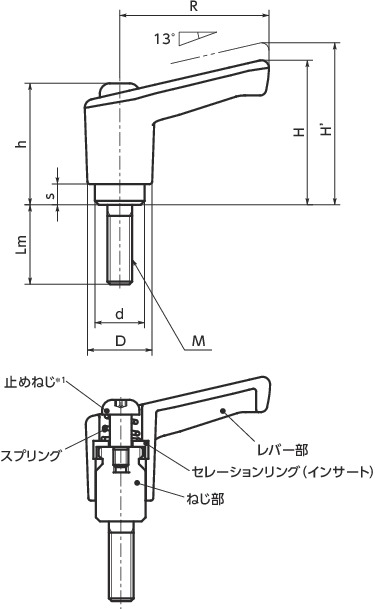

形状図

＊1：　止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

寸法・CAD・価格

絞り込み

M(並目) ねじの呼び: すべて; M3; M4; M5; M6

Lm: すべて; 6; 8; 10; 12; 16; 20; 25; 32; 40; 50

本体 カラー: すべて; BK; OR; SG; SK; YW

単位 : mm

品番	M(並目) ねじの呼び	ピッチ	Lm	R	H	H'	h	s	D	d	歯数	最大荷重 (N)	最大締付力 (kN)	質量 (g)	本体カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
LECMS-3-6-BK	M3	0.5	6	30	29	32.5	24.5	4.2	13	10	18	13	0.95	14	BK	1,020	1,122	CAD	カート	在庫品
LECMS-3-6-OR	M3	0.5	6	30	29	32.5	24.5	4.2	13	10	18	13	0.95	14	OR	1,020	1,122	CAD	カート	在庫品
LECMS-3-6-SG	M3	0.5	6	30	29	32.5	24.5	4.2	13	10	18	13	0.95	14	SG	1,020	1,122	CAD	カート	在庫品
LECMS-3-6-SK	M3	0.5	6	30	29	32.5	24.5	4.2	13	10	18	13	0.95	14	SK	1,020	1,122	CAD	カート	在庫品
LECMS-3-6-YW	M3	0.5	6	30	29	32.5	24.5	4.2	13	10	18	13	0.95	14	YW	1,020	1,122	CAD	カート	在庫品
LECMS-3-8-BK	M3	0.5	8	30	29	32.5	24.5	4.2	13	10	18	13	0.95	14	BK	1,020	1,122	CAD	カート	在庫品
LECMS-3-8-OR	M3	0.5	8	30	29	32.5	24.5	4.2	13	10	18	13	0.95	14	OR	1,020	1,122	CAD	カート	在庫品
LECMS-3-8-SG	M3	0.5	8	30	29	32.5	24.5	4.2	13	10	18	13	0.95	14	SG	1,020	1,122	CAD	カート	在庫品
LECMS-3-8-SK	M3	0.5	8	30	29	32.5	24.5	4.2	13	10	18	13	0.95	14	SK	1,020	1,122	CAD	カート	在庫品
LECMS-3-8-YW	M3	0.5	8	30	29	32.5	24.5	4.2	13	10	18	13	0.95	14	YW	1,020	1,122	CAD	カート	在庫品
LECMS-3-10-BK	M3	0.5	10	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	BK	1,020	1,122	CAD	カート	在庫品
LECMS-3-10-OR	M3	0.5	10	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	OR	1,020	1,122	CAD	カート	在庫品
LECMS-3-10-SG	M3	0.5	10	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	SG	1,020	1,122	CAD	カート	在庫品
LECMS-3-10-SK	M3	0.5	10	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	SK	1,020	1,122	CAD	カート	在庫品
LECMS-3-10-YW	M3	0.5	10	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	YW	1,020	1,122	CAD	カート	在庫品
LECMS-3-12-BK	M3	0.5	12	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	BK	1,020	1,122	CAD	カート	在庫品
LECMS-3-12-OR	M3	0.5	12	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	OR	1,020	1,122	CAD	カート	在庫品
LECMS-3-12-SG	M3	0.5	12	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	SG	1,020	1,122	CAD	カート	在庫品
LECMS-3-12-SK	M3	0.5	12	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	SK	1,020	1,122	CAD	カート	在庫品
LECMS-3-12-YW	M3	0.5	12	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	YW	1,020	1,122	CAD	カート	在庫品
LECMS-3-16-BK	M3	0.5	16	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	BK	1,020	1,122	CAD	カート	在庫品
LECMS-3-16-OR	M3	0.5	16	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	OR	1,020	1,122	CAD	カート	在庫品
LECMS-3-16-SG	M3	0.5	16	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	SG	1,020	1,122	CAD	カート	在庫品
LECMS-3-16-SK	M3	0.5	16	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	SK	1,020	1,122	CAD	カート	在庫品
LECMS-3-16-YW	M3	0.5	16	30	29	32.5	24.5	4.2	13	10	18	13	0.95	15	YW	1,020	1,122	CAD	カート	在庫品
LECMS-4-10-BK	M4	0.7	10	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	BK	1,020	1,122	CAD	カート	在庫品
LECMS-4-10-OR	M4	0.7	10	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	OR	1,020	1,122	CAD	カート	在庫品
LECMS-4-10-SG	M4	0.7	10	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	SG	1,020	1,122	CAD	カート	在庫品
LECMS-4-10-SK	M4	0.7	10	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	SK	1,020	1,122	CAD	カート	在庫品
LECMS-4-10-YW	M4	0.7	10	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	YW	1,020	1,122	CAD	カート	在庫品
LECMS-4-12-BK	M4	0.7	12	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	BK	1,020	1,122	CAD	カート	在庫品
LECMS-4-12-OR	M4	0.7	12	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	OR	1,020	1,122	CAD	カート	在庫品
LECMS-4-12-SG	M4	0.7	12	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	SG	1,020	1,122	CAD	カート	在庫品
LECMS-4-12-SK	M4	0.7	12	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	SK	1,020	1,122	CAD	カート	在庫品
LECMS-4-12-YW	M4	0.7	12	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	YW	1,020	1,122	CAD	カート	在庫品
LECMS-4-16-BK	M4	0.7	16	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	BK	1,020	1,122	CAD	カート	在庫品
LECMS-4-16-OR	M4	0.7	16	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	OR	1,020	1,122	CAD	カート	在庫品
LECMS-4-16-SG	M4	0.7	16	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	SG	1,020	1,122	CAD	カート	在庫品
LECMS-4-16-SK	M4	0.7	16	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	SK	1,020	1,122	CAD	カート	在庫品
LECMS-4-16-YW	M4	0.7	16	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	YW	1,020	1,122	CAD	カート	在庫品
LECMS-4-20-BK	M4	0.7	20	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	BK	1,020	1,122	CAD	カート	在庫品
LECMS-4-20-OR	M4	0.7	20	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	OR	1,020	1,122	CAD	カート	在庫品
LECMS-4-20-SG	M4	0.7	20	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	SG	1,020	1,122	CAD	カート	在庫品
LECMS-4-20-SK	M4	0.7	20	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	SK	1,020	1,122	CAD	カート	在庫品
LECMS-4-20-YW	M4	0.7	20	30	29	32.5	24.5	4.2	13	10	18	31	1.7	15	YW	1,020	1,122	CAD	カート	在庫品
LECMS-4-25-BK	M4	0.7	25	30	29	32.5	24.5	4.2	13	10	18	31	1.7	16	BK	1,020	1,122	CAD	カート	在庫品
LECMS-4-25-OR	M4	0.7	25	30	29	32.5	24.5	4.2	13	10	18	31	1.7	16	OR	1,020	1,122	CAD	カート	在庫品
LECMS-4-25-SG	M4	0.7	25	30	29	32.5	24.5	4.2	13	10	18	31	1.7	16	SG	1,020	1,122	CAD	カート	在庫品
LECMS-4-25-SK	M4	0.7	25	30	29	32.5	24.5	4.2	13	10	18	31	1.7	16	SK	1,020	1,122	CAD	カート	在庫品
LECMS-4-25-YW	M4	0.7	25	30	29	32.5	24.5	4.2	13	10	18	31	1.7	16	YW	1,020	1,122	CAD	カート	在庫品
LECMS-4-32-BK	M4	0.7	32	30	29	32.5	24.5	4.2	13	10	18	31	1.7	16	BK	1,020	1,122	CAD	カート	在庫品
LECMS-4-32-OR	M4	0.7	32	30	29	32.5	24.5	4.2	13	10	18	31	1.7	16	OR	1,020	1,122	CAD	カート	在庫品
LECMS-4-32-SG	M4	0.7	32	30	29	32.5	24.5	4.2	13	10	18	31	1.7	16	SG	1,020	1,122	CAD	カート	在庫品
LECMS-4-32-SK	M4	0.7	32	30	29	32.5	24.5	4.2	13	10	18	31	1.7	16	SK	1,020	1,122	CAD	カート	在庫品
LECMS-4-32-YW	M4	0.7	32	30	29	32.5	24.5	4.2	13	10	18	31	1.7	16	YW	1,020	1,122	CAD	カート	在庫品
LECMS-5-12-BK	M5	0.8	12	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	BK	1,020	1,122	CAD	カート	在庫品
LECMS-5-12-OR	M5	0.8	12	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	OR	1,020	1,122	CAD	カート	在庫品
LECMS-5-12-SG	M5	0.8	12	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	SG	1,020	1,122	CAD	カート	在庫品
LECMS-5-12-SK	M5	0.8	12	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	SK	1,020	1,122	CAD	カート	在庫品
LECMS-5-12-YW	M5	0.8	12	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	YW	1,020	1,122	CAD	カート	在庫品
LECMS-5-16-BK	M5	0.8	16	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	BK	1,020	1,122	CAD	カート	在庫品
LECMS-5-16-OR	M5	0.8	16	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	OR	1,020	1,122	CAD	カート	在庫品
LECMS-5-16-SG	M5	0.8	16	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	SG	1,020	1,122	CAD	カート	在庫品
LECMS-5-16-SK	M5	0.8	16	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	SK	1,020	1,122	CAD	カート	在庫品
LECMS-5-16-YW	M5	0.8	16	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	YW	1,020	1,122	CAD	カート	在庫品
LECMS-5-20-BK	M5	0.8	20	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	BK	1,020	1,122	CAD	カート	在庫品
LECMS-5-20-OR	M5	0.8	20	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	OR	1,020	1,122	CAD	カート	在庫品
LECMS-5-20-SG	M5	0.8	20	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	SG	1,020	1,122	CAD	カート	在庫品
LECMS-5-20-SK	M5	0.8	20	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	SK	1,020	1,122	CAD	カート	在庫品
LECMS-5-20-YW	M5	0.8	20	30	29	32.5	24.5	4.2	13	10	18	62	2.7	16	YW	1,020	1,122	CAD	カート	在庫品
LECMS-5-25-BK	M5	0.8	25	30	29	32.5	24.5	4.2	13	10	18	62	2.7	17	BK	1,020	1,122	CAD	カート	在庫品
LECMS-5-25-OR	M5	0.8	25	30	29	32.5	24.5	4.2	13	10	18	62	2.7	17	OR	1,020	1,122	CAD	カート	在庫品
LECMS-5-25-SG	M5	0.8	25	30	29	32.5	24.5	4.2	13	10	18	62	2.7	17	SG	1,020	1,122	CAD	カート	在庫品
LECMS-5-25-SK	M5	0.8	25	30	29	32.5	24.5	4.2	13	10	18	62	2.7	17	SK	1,020	1,122	CAD	カート	在庫品
LECMS-5-25-YW	M5	0.8	25	30	29	32.5	24.5	4.2	13	10	18	62	2.7	17	YW	1,020	1,122	CAD	カート	在庫品
LECMS-5-32-BK	M5	0.8	32	30	29	32.5	24.5	4.2	13	10	18	62	2.7	18	BK	1,020	1,122	CAD	カート	在庫品
LECMS-5-32-OR	M5	0.8	32	30	29	32.5	24.5	4.2	13	10	18	62	2.7	18	OR	1,020	1,122	CAD	カート	在庫品
LECMS-5-32-SG	M5	0.8	32	30	29	32.5	24.5	4.2	13	10	18	62	2.7	18	SG	1,020	1,122	CAD	カート	在庫品
LECMS-5-32-SK	M5	0.8	32	30	29	32.5	24.5	4.2	13	10	18	62	2.7	18	SK	1,020	1,122	CAD	カート	在庫品
LECMS-5-32-YW	M5	0.8	32	30	29	32.5	24.5	4.2	13	10	18	62	2.7	18	YW	1,020	1,122	CAD	カート	在庫品
LECMS-5-40-BK	M5	0.8	40	30	29	32.5	24.5	4.2	13	10	18	62	2.7	19	BK	1,060	1,166	CAD	カート	在庫品
LECMS-5-40-OR	M5	0.8	40	30	29	32.5	24.5	4.2	13	10	18	62	2.7	19	OR	1,060	1,166	CAD	カート	在庫品
LECMS-5-40-SG	M5	0.8	40	30	29	32.5	24.5	4.2	13	10	18	62	2.7	19	SG	1,060	1,166	CAD	カート	在庫品
LECMS-5-40-SK	M5	0.8	40	30	29	32.5	24.5	4.2	13	10	18	62	2.7	19	SK	1,060	1,166	CAD	カート	在庫品
LECMS-5-40-YW	M5	0.8	40	30	29	32.5	24.5	4.2	13	10	18	62	2.7	19	YW	1,060	1,166	CAD	カート	在庫品
LECMS-5-50-BK	M5	0.8	50	30	29	32.5	24.5	4.2	13	10	18	62	2.7	20	BK	1,080	1,188	CAD	カート	在庫品
LECMS-5-50-OR	M5	0.8	50	30	29	32.5	24.5	4.2	13	10	18	62	2.7	20	OR	1,080	1,188	CAD	カート	在庫品
LECMS-5-50-SG	M5	0.8	50	30	29	32.5	24.5	4.2	13	10	18	62	2.7	20	SG	1,080	1,188	CAD	カート	在庫品
LECMS-5-50-SK	M5	0.8	50	30	29	32.5	24.5	4.2	13	10	18	62	2.7	20	SK	1,080	1,188	CAD	カート	在庫品
LECMS-5-50-YW	M5	0.8	50	30	29	32.5	24.5	4.2	13	10	18	62	2.7	20	YW	1,080	1,188	CAD	カート	在庫品
LECMS-6-12-BK	M6	1	12	30	29	32.5	24.5	4.2	13	10	18	110	3.8	16	BK	1,020	1,122	CAD	カート	在庫品
LECMS-6-12-OR	M6	1	12	30	29	32.5	24.5	4.2	13	10	18	110	3.8	16	OR	1,020	1,122	CAD	カート	在庫品
LECMS-6-12-SG	M6	1	12	30	29	32.5	24.5	4.2	13	10	18	110	3.8	16	SG	1,020	1,122	CAD	カート	在庫品
LECMS-6-12-SK	M6	1	12	30	29	32.5	24.5	4.2	13	10	18	110	3.8	16	SK	1,020	1,122	CAD	カート	在庫品
LECMS-6-12-YW	M6	1	12	30	29	32.5	24.5	4.2	13	10	18	110	3.8	16	YW	1,020	1,122	CAD	カート	在庫品
LECMS-6-16-BK	M6	1	16	30	29	32.5	24.5	4.2	13	10	18	110	3.8	16	BK	1,020	1,122	CAD	カート	在庫品
LECMS-6-16-OR	M6	1	16	30	29	32.5	24.5	4.2	13	10	18	110	3.8	16	OR	1,020	1,122	CAD	カート	在庫品
LECMS-6-16-SG	M6	1	16	30	29	32.5	24.5	4.2	13	10	18	110	3.8	16	SG	1,020	1,122	CAD	カート	在庫品
LECMS-6-16-SK	M6	1	16	30	29	32.5	24.5	4.2	13	10	18	110	3.8	16	SK	1,020	1,122	CAD	カート	在庫品
LECMS-6-16-YW	M6	1	16	30	29	32.5	24.5	4.2	13	10	18	110	3.8	16	YW	1,020	1,122	CAD	カート	在庫品
LECMS-6-20-BK	M6	1	20	30	29	32.5	24.5	4.2	13	10	18	110	3.8	17	BK	1,020	1,122	CAD	カート	在庫品
LECMS-6-20-OR	M6	1	20	30	29	32.5	24.5	4.2	13	10	18	110	3.8	17	OR	1,020	1,122	CAD	カート	在庫品
LECMS-6-20-SG	M6	1	20	30	29	32.5	24.5	4.2	13	10	18	110	3.8	17	SG	1,020	1,122	CAD	カート	在庫品
LECMS-6-20-SK	M6	1	20	30	29	32.5	24.5	4.2	13	10	18	110	3.8	17	SK	1,020	1,122	CAD	カート	在庫品
LECMS-6-20-YW	M6	1	20	30	29	32.5	24.5	4.2	13	10	18	110	3.8	17	YW	1,020	1,122	CAD	カート	在庫品
LECMS-6-25-BK	M6	1	25	30	29	32.5	24.5	4.2	13	10	18	110	3.8	18	BK	1,020	1,122	CAD	カート	在庫品
LECMS-6-25-OR	M6	1	25	30	29	32.5	24.5	4.2	13	10	18	110	3.8	18	OR	1,020	1,122	CAD	カート	在庫品
LECMS-6-25-SG	M6	1	25	30	29	32.5	24.5	4.2	13	10	18	110	3.8	18	SG	1,020	1,122	CAD	カート	在庫品
LECMS-6-25-SK	M6	1	25	30	29	32.5	24.5	4.2	13	10	18	110	3.8	18	SK	1,020	1,122	CAD	カート	在庫品
LECMS-6-25-YW	M6	1	25	30	29	32.5	24.5	4.2	13	10	18	110	3.8	18	YW	1,020	1,122	CAD	カート	在庫品
LECMS-6-32-BK	M6	1	32	30	29	32.5	24.5	4.2	13	10	18	110	3.8	19	BK	1,020	1,122	CAD	カート	在庫品
LECMS-6-32-OR	M6	1	32	30	29	32.5	24.5	4.2	13	10	18	110	3.8	19	OR	1,020	1,122	CAD	カート	在庫品
LECMS-6-32-SG	M6	1	32	30	29	32.5	24.5	4.2	13	10	18	110	3.8	19	SG	1,020	1,122	CAD	カート	在庫品
LECMS-6-32-SK	M6	1	32	30	29	32.5	24.5	4.2	13	10	18	110	3.8	19	SK	1,020	1,122	CAD	カート	在庫品
LECMS-6-32-YW	M6	1	32	30	29	32.5	24.5	4.2	13	10	18	110	3.8	19	YW	1,020	1,122	CAD	カート	在庫品
LECMS-6-40-BK	M6	1	40	30	29	32.5	24.5	4.2	13	10	18	110	3.8	21	BK	1,060	1,166	CAD	カート	在庫品
LECMS-6-40-OR	M6	1	40	30	29	32.5	24.5	4.2	13	10	18	110	3.8	21	OR	1,060	1,166	CAD	カート	在庫品
LECMS-6-40-SG	M6	1	40	30	29	32.5	24.5	4.2	13	10	18	110	3.8	21	SG	1,060	1,166	CAD	カート	在庫品
LECMS-6-40-SK	M6	1	40	30	29	32.5	24.5	4.2	13	10	18	110	3.8	21	SK	1,060	1,166	CAD	カート	在庫品
LECMS-6-40-YW	M6	1	40	30	29	32.5	24.5	4.2	13	10	18	110	3.8	21	YW	1,060	1,166	CAD	カート	在庫品
LECMS-6-50-BK	M6	1	50	30	29	32.5	24.5	4.2	13	10	18	110	3.8	22	BK	1,080	1,188	CAD	カート	在庫品
LECMS-6-50-OR	M6	1	50	30	29	32.5	24.5	4.2	13	10	18	110	3.8	22	OR	1,080	1,188	CAD	カート	在庫品
LECMS-6-50-SG	M6	1	50	30	29	32.5	24.5	4.2	13	10	18	110	3.8	22	SG	1,080	1,188	CAD	カート	在庫品
LECMS-6-50-SK	M6	1	50	30	29	32.5	24.5	4.2	13	10	18	110	3.8	22	SK	1,080	1,188	CAD	カート	在庫品
LECMS-6-50-YW	M6	1	50	30	29	32.5	24.5	4.2	13	10	18	110	3.8	22	YW	1,080	1,188	CAD	カート	在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	LECMSステンレス製
レバー部	ナイロン6（各色）
ねじ部	SUS303
止めねじ	ステンレス
セレーションリング	亜鉛ダイカスト
スプリング	ステンレス鋼線

特長

環境負荷、特に地球温暖化に配慮し商品開発にLCA（Life Cycle Assessment）を実施しました。
従来品に比べ温室効果ガスの排出量を6.5％削減しました。
亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。
同形状でめねじタイプのLECFLECFSがあります。
LECF LECFS

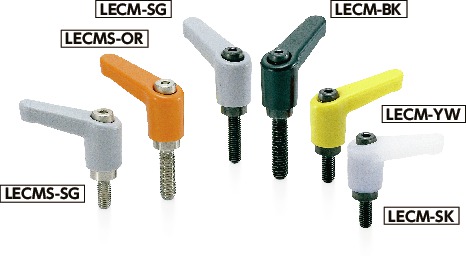

レバー部のカラーバリエーションは5種類。品番の末尾記号により、選択できます。

末尾記号	レバー部の色
BK	つや消し黒
SG	つや消しシルバー
OR	つや消しオレンジ
YW	つや消しイエロー
SK	つや消し透明
