  • クランプレバー

LUDMS-93-12

プラクランプレバー（おねじ）

Plastic Clamp Lever - Double Arm Type

安全上の注意使用方法

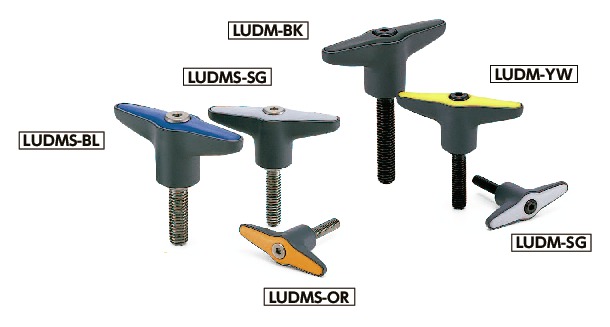

LUDMSプラクランプレバー（おねじ）

形状図

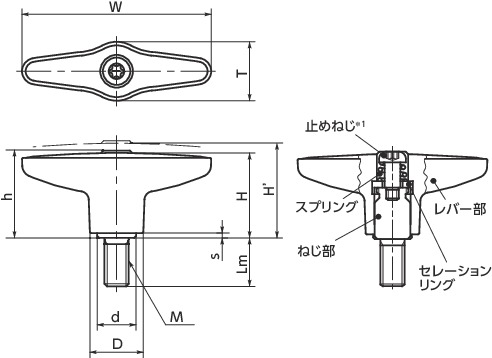

LUDMSプラクランプレバー（おねじ）寸法図

＊1：　止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M12
Lm
すべて
25
32
40
50
63
80
本体
カラー
すべて
BK
BL
OR
SG
YW

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm W H H' h s T D d 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LUDMS-93-12-25-BK M12 1.75 25 93 41 45 43 3 28.5 26 19 28 580 16 117 BK 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-25-BL M12 1.75 25 93 41 45 43 3 28.5 26 19 28 580 16 117 BL 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-25-OR M12 1.75 25 93 41 45 43 3 28.5 26 19 28 580 16 117 OR 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-25-SG M12 1.75 25 93 41 45 43 3 28.5 26 19 28 580 16 117 SG 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-25-YW M12 1.75 25 93 41 45 43 3 28.5 26 19 28 580 16 117 YW 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-32-BK M12 1.75 32 93 41 45 43 3 28.5 26 19 28 580 16 121 BK 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-32-BL M12 1.75 32 93 41 45 43 3 28.5 26 19 28 580 16 121 BL 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-32-OR M12 1.75 32 93 41 45 43 3 28.5 26 19 28 580 16 121 OR 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-32-SG M12 1.75 32 93 41 45 43 3 28.5 26 19 28 580 16 121 SG 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-32-YW M12 1.75 32 93 41 45 43 3 28.5 26 19 28 580 16 121 YW 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-40-BK M12 1.75 40 93 41 45 43 3 28.5 26 19 28 580 16 126 BK 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-40-BL M12 1.75 40 93 41 45 43 3 28.5 26 19 28 580 16 126 BL 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-40-OR M12 1.75 40 93 41 45 43 3 28.5 26 19 28 580 16 126 OR 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-40-SG M12 1.75 40 93 41 45 43 3 28.5 26 19 28 580 16 126 SG 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-40-YW M12 1.75 40 93 41 45 43 3 28.5 26 19 28 580 16 126 YW 2,520 2,772 CAD カート 在庫品
LUDMS-93-12-50-BK M12 1.75 50 93 41 45 43 3 28.5 26 19 28 580 16 133 BK 2,590 2,849 CAD カート 在庫品
LUDMS-93-12-50-BL M12 1.75 50 93 41 45 43 3 28.5 26 19 28 580 16 133 BL 2,590 2,849 CAD カート 在庫品
LUDMS-93-12-50-OR M12 1.75 50 93 41 45 43 3 28.5 26 19 28 580 16 133 OR 2,590 2,849 CAD カート 在庫品
LUDMS-93-12-50-SG M12 1.75 50 93 41 45 43 3 28.5 26 19 28 580 16 133 SG 2,590 2,849 CAD カート 在庫品
LUDMS-93-12-50-YW M12 1.75 50 93 41 45 43 3 28.5 26 19 28 580 16 133 YW 2,590 2,849 CAD カート 在庫品
LUDMS-93-12-63-BK M12 1.75 63 93 41 45 43 3 28.5 26 19 28 580 16 143 BK 2,790 3,069 CAD カート 在庫品
LUDMS-93-12-63-BL M12 1.75 63 93 41 45 43 3 28.5 26 19 28 580 16 143 BL 2,790 3,069 CAD カート 在庫品
LUDMS-93-12-63-OR M12 1.75 63 93 41 45 43 3 28.5 26 19 28 580 16 143 OR 2,790 3,069 CAD カート 在庫品
LUDMS-93-12-63-SG M12 1.75 63 93 41 45 43 3 28.5 26 19 28 580 16 143 SG 2,790 3,069 CAD カート 在庫品
LUDMS-93-12-63-YW M12 1.75 63 93 41 45 43 3 28.5 26 19 28 580 16 143 YW 2,790 3,069 CAD カート 在庫品
LUDMS-93-12-80-BK M12 1.75 80 93 41 45 43 3 28.5 26 19 28 580 16 154 BK 3,030 3,333 CAD カート 在庫品
LUDMS-93-12-80-BL M12 1.75 80 93 41 45 43 3 28.5 26 19 28 580 16 154 BL 3,030 3,333 CAD カート 在庫品
LUDMS-93-12-80-OR M12 1.75 80 93 41 45 43 3 28.5 26 19 28 580 16 154 OR 3,030 3,333 CAD カート 在庫品
LUDMS-93-12-80-SG M12 1.75 80 93 41 45 43 3 28.5 26 19 28 580 16 154 SG 3,030 3,333 CAD カート 在庫品
LUDMS-93-12-80-YW M12 1.75 80 93 41 45 43 3 28.5 26 19 28 580 16 154 YW 3,030 3,333 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LUDMS
レバー部 ナイロン6（各色）
ねじ部 SUS303
止めねじ ステンレス
セレーションリング 亜鉛ダイカスト
スプリング ステンレス鋼線

特長

  • ダブルアームタイプのプラスティック製クランプレバー。
  • ユニバーサルデザインの7原則に配慮して設計。力がかかりやすく、操作しやすい形状です。
  • ユニバーサルデザインについて⇒UDEX®シリーズ
  • 回し半径は従来のプラクランプレバーの約半分。省スペース。
  • 亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。
  • ねじ部の材質は2種類。
    LUDM----スティール製
    LUDMS----ステンレス製
  • M3-M12の豊富なねじサイズ。
  • 機械・装置のカラーユニバーサルデザイン化をサポートする5色カラーバリエーション。ダークグレーと各色との美しいツートンカラー。
  • 品番の末尾記号により、レバー部の色が選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
BL つや消しブルー
YW つや消しイエロー

クランプレバー&テンションレバーの正しい使い方

関連商品

長穴を利用したスライド機構の位置決め・固定に適した座金SWAS-PPKがあります。SWAS-PPK

LUDMSプラクランプレバー（おねじ）
