NBK

  • 取っ手

ステンレス取っ手

Stainless Steel Pull

UJFS

安全上の注意

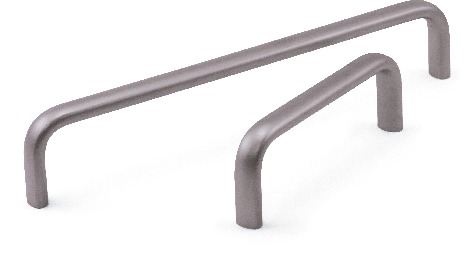

UJFSステンレス取っ手

形状図

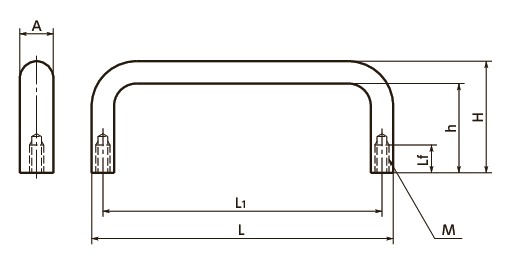

UJFSステンレス取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
12
L1
すべて
55
88
100
120
180
200
235

単位 : mm

品番 M Lf H h A L L1 質量
(g)		 許容荷重＊1
(N)		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UJFS-12-55 M5 10 40 32 12 63 55 60 1000 M5×12 2,280 2,508 CAD カート 在庫品
UJFS-12-88 M5 10 40 32 12 96 88 85 1000 M5×12 2,290 2,519 CAD カート 在庫品
UJFS-12-100 M5 10 40 32 12 108 100 94 1000 M5×12 2,290 2,519 CAD カート 在庫品
UJFS-12-120 M5 10 40 32 12 128 120 103 1000 M5×12 2,340 2,574 CAD カート 在庫品
UJFS-12-180 M5 10 40 32 12 188 180 140 1000 M5×12 2,940 3,234 CAD カート 在庫品
UJFS-12-200 M5 10 40 32 12 208 200 149 1000 M5×12 3,080 3,388 CAD カート 実働10日目出荷
UJFS-12-235 M5 10 40 32 12 243 235 165 1000 M5×12 3,350 3,685 CAD カート 実働10日目出荷
品番 M Lf H h A L L1 質量
(g)		 許容荷重＊1
(N)		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UJFS-12-55 M5 10 40 32 12 63 55 60 1000 M5×12 2,280 2,508 CAD カート 在庫品
UJFS-12-88 M5 10 40 32 12 96 88 85 1000 M5×12 2,290 2,519 CAD カート 在庫品
UJFS-12-100 M5 10 40 32 12 108 100 94 1000 M5×12 2,290 2,519 CAD カート 在庫品
UJFS-12-120 M5 10 40 32 12 128 120 103 1000 M5×12 2,340 2,574 CAD カート 在庫品
UJFS-12-180 M5 10 40 32 12 188 180 140 1000 M5×12 2,940 3,234 CAD カート 在庫品
UJFS-12-200 M5 10 40 32 12 208 200 149 1000 M5×12 3,080 3,388 CAD カート 実働10日目出荷
UJFS-12-235 M5 10 40 32 12 243 235 165 1000 M5×12 3,350 3,685 CAD カート 実働10日目出荷
品番 M Lf H h A L L1 質量
(g)		 許容荷重＊1
(N)		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UJFS-12-55 M5 10 40 32 12 63 55 60 1000 M5×12 2,280 2,508 CAD カート 在庫品
UJFS-12-88 M5 10 40 32 12 96 88 85 1000 M5×12 2,290 2,519 CAD カート 在庫品
UJFS-12-100 M5 10 40 32 12 108 100 94 1000 M5×12 2,290 2,519 CAD カート 在庫品
UJFS-12-120 M5 10 40 32 12 128 120 103 1000 M5×12 2,340 2,574 CAD カート 在庫品
UJFS-12-180 M5 10 40 32 12 188 180 140 1000 M5×12 2,940 3,234 CAD カート 在庫品
UJFS-12-200 M5 10 40 32 12 208 200 149 1000 M5×12 3,080 3,388 CAD カート 実働10日目出荷
UJFS-12-235 M5 10 40 32 12 243 235 165 1000 M5×12 3,350 3,685 CAD カート 実働10日目出荷
品番 M Lf H h A L L1 質量
(g)		 許容荷重＊1
(N)		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UJFS-12-55 M5 10 40 32 12 63 55 60 1000 M5×12 2,280 2,508 CAD カート 在庫品
UJFS-12-88 M5 10 40 32 12 96 88 85 1000 M5×12 2,290 2,519 CAD カート 在庫品
UJFS-12-100 M5 10 40 32 12 108 100 94 1000 M5×12 2,290 2,519 CAD カート 在庫品
UJFS-12-120 M5 10 40 32 12 128 120 103 1000 M5×12 2,340 2,574 CAD カート 在庫品
UJFS-12-180 M5 10 40 32 12 188 180 140 1000 M5×12 2,940 3,234 CAD カート 在庫品
UJFS-12-200 M5 10 40 32 12 208 200 149 1000 M5×12 3,080 3,388 CAD カート 実働10日目出荷
UJFS-12-235 M5 10 40 32 12 243 235 165 1000 M5×12 3,350 3,685 CAD カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UJFS
本体 SUS304
ショットブラスト
六角穴付きボルト
(ねじ付属サービス)		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • ステンレス取っ手の小型・軽量タイプ。
  • 耐蝕性にすぐれています。
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M5×12 220

＊1：　ステンレス取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
