SETS-ALK(INCH)/ヘクサロビュラ穴付き超極低頭ボルト（インチねじ / ナイロン溶着つき）

Inch Super Ultra Low Profile Hexalobular Socket Head Cap Screws with Nylon Patch

安全上の注意

  • スペース
  • ゆるみ止め
  • 締めつけ穴破損防止
  • 装飾

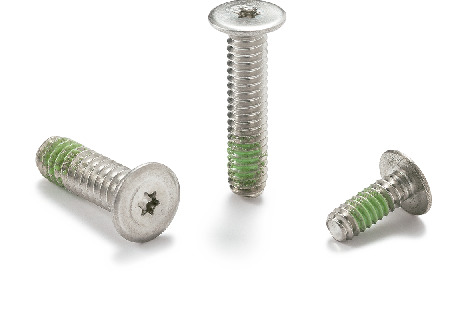

SETS-ALK(INCH)ヘクサロビュラ穴付き超極低頭ボルト（インチねじ / ナイロン溶着つき）

形状図

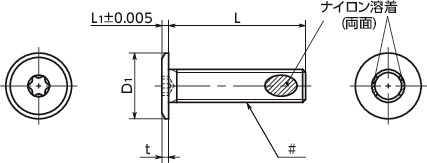

SETS-ALK(INCH)ヘクサロビュラ穴付き超極低頭ボルト（インチねじ / ナイロン溶着つき） 寸法図

寸法・CAD・価格

絞り込み

#ねじの呼び
すべて
No.4-40UNC
No.6-32UNC
No.8-32UNC
No.10-24UNC
No.10-32UNF
L
すべて
1/4"
5/16"
3/8"
1/2"
3/4"
5/8"

単位 : inch

品番 #ねじの呼び L D1 L1 t ヘクサロビュラ
穴の番号
No.		 最大締めつけ
トルク＊1
(N・m)		 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SETS-#4-40-1/4-ALK No.4-40UNC 1/4 0.236 0.024 0.019 5 0.5 10 0.3 630 693 CAD カート カート 非在庫品
SETS-#4-40-5/16-ALK No.4-40UNC 5/16 0.236 0.024 0.019 5 0.5 10 0.36 630 693 CAD カート カート 非在庫品
SETS-#4-40-3/8-ALK No.4-40UNC 3/8 0.236 0.024 0.019 5 0.5 10 0.42 640 704 CAD カート カート 非在庫品
SETS-#6-32-1/4-ALK No.6-32UNC 1/4 0.295 0.034 0.029 6 0.95 10 0.48 640 704 CAD カート カート 非在庫品
SETS-#6-32-3/8-ALK No.6-32UNC 3/8 0.295 0.034 0.029 6 0.95 10 0.7 650 715 CAD カート カート 非在庫品
SETS-#6-32-1/2-ALK No.6-32UNC 1/2 0.295 0.034 0.029 6 0.95 10 0.9 660 726 CAD カート カート 非在庫品
SETS-#6-32-3/4-ALK No.6-32UNC 3/4 0.295 0.034 0.029 6 0.95 10 1.2 680 748 CAD カート カート 非在庫品
SETS-#8-32-1/4-ALK No.8-32UNC 1/4 0.315 0.036 0.035 8 2.3 10 0.78 670 737 CAD カート カート 非在庫品
SETS-#8-32-3/8-ALK No.8-32UNC 3/8 0.315 0.036 0.035 8 2.3 10 0.98 680 748 CAD カート カート 非在庫品
SETS-#8-32-1/2-ALK No.8-32UNC 1/2 0.315 0.036 0.035 8 2.3 10 1.3 700 770 CAD カート カート 非在庫品
SETS-#8-32-3/4-ALK No.8-32UNC 3/4 0.315 0.036 0.035 8 2.3 10 1.9 720 792 CAD カート カート 非在庫品
SETS-#10-24-1/2-ALK No.10-24UNC 1/2 0.335 0.038 0.035 8 2.4 10 1.6 790 869 CAD カート カート 非在庫品
SETS-#10-24-5/8-ALK No.10-24UNC 5/8 0.335 0.038 0.035 8 2.4 10 1.9 830 913 CAD カート カート 非在庫品
SETS-#10-24-3/4-ALK No.10-24UNC 3/4 0.335 0.038 0.035 8 2.4 10 2.3 870 957 CAD カート カート 非在庫品
SETS-#10-32-1/2-ALK No.10-32UNF 1/2 0.335 0.038 0.035 8 2.4 10 1.7 810 891 CAD カート カート 非在庫品
SETS-#10-32-5/8-ALK No.10-32UNF 5/8 0.335 0.038 0.035 8 2.4 10 2.1 850 935 CAD カート カート 非在庫品
SETS-#10-32-3/4-ALK No.10-32UNF 3/4 0.335 0.038 0.035 8 2.4 10 2.4 900 990 CAD カート カート 非在庫品

＊1：　表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。


品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　


関連サービス

材質・仕上げ

SETS-ALK(INCH)
本体 SUSXM7（SUS304相当）
ナイロン溶着 ナイロン11

用途

機器・装置の省スペース化
ねじ頭部の破損防止
確実な締めつけ
インチねじ仕様の機器・装置
ねじの戻り止め・脱落防止

特長

  • インチねじタイプのヘクサロビュラ穴＊1付き超極低頭ボルト。
  • ナイロン溶着つき。
  • 機器・装置の省スペース化や上部スペースが限られた箇所に。
  • ヘクサロビュラ穴は十字穴と比べて、高い締めつけトルクに耐える形状です。⇒ヘクサロビュラ穴の特長
  • 締めつけによるリセスの破損が起こりにくく、安全で確実な締めつけができます。
  • ねじ部に溶着したナイロンの摩擦によってねじの戻り回転を抑制します。
  • 締結力を失っても、戻り回転が抑制されるため、ねじの脱落を防止します。
  • ナイロン溶着の耐熱温度は120℃です。

＊1：　ヘクサロビュラ穴の形状はJIS B 1015：2008（ISO 10664：2005）「おねじ部品用ヘクサロビュラ穴」に規定されています。
