NBK

  • 取っ手

アルミ取っ手

Aluminum Pull

UBF

安全上の注意

UBFアルミ取っ手

形状図

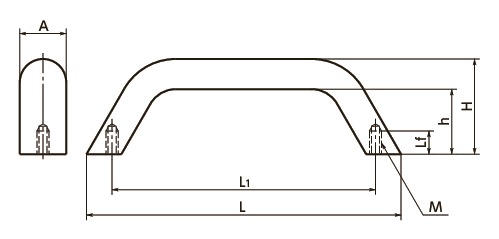

UBFアルミ取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
20
L1
すべて
120
160
本体
カラー
すべて
BK
BL
SG
AL

単位 : mm

品番 M Lf H h A L1 L 質量
(g)		 許容荷重＊1
(N)		 本体
カラー		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UBF-20-120-BK M5 10 41 28 20 120 142 90 1000 BK M5×12 1,530 1,683 CAD カート 在庫品
UBF-20-120-BL M5 10 41 28 20 120 142 90 1000 BL M5×12 1,250 1,375 CAD カート 在庫品
UBF-20-120-SG M5 10 41 28 20 120 142 90 1000 SG M5×12 1,530 1,683 CAD カート 在庫品
UBF-20-120-AL M5 10 41 28 20 120 142 90 1000 AL M5×12 3,120 3,432 CAD カート 実働10日目出荷
UBF-20-160-BK M5 10 45 32 20 160 182 115 1000 BK M5×12 1,750 1,925 CAD カート 在庫品
UBF-20-160-BL M5 10 45 32 20 160 182 115 1000 BL M5×12 1,430 1,573 CAD カート 在庫品
UBF-20-160-SG M5 10 45 32 20 160 182 115 1000 SG M5×12 1,750 1,925 CAD カート 在庫品
UBF-20-160-AL M5 10 45 32 20 160 182 115 1000 AL M5×12 3,320 3,652 CAD カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UBF-AL UBF-BL UBF-BK/UBF-SG
本体 アルミニウム合金
アルマイト処理		 アルミニウム合金
バレル研磨		 アルミニウム合金
静電塗装（各色）
六角穴付きボルト
(ねじ付属サービス)		 SUSXM7 SUSXM7 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 握りやすい形状のアルミ取っ手。

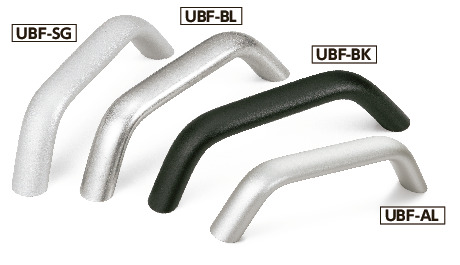

  • 表面処理のバリエーションは4種類。品番の末尾記号により選択できます。
末尾記号 表面処理
AL アルマイト処理
BL バレル研磨
BK 静電塗装（黒）
SG 静電塗装（シルバー）
  • オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を2本付属します。ねじ付属サービス（別料金）をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M5×12 220

＊1：　アルミ取っ手1個あたりに付属するねじ（2本）の価格です。

商品本体の価格は含まれていません。
