NBK

  • 取っ手

アルミ取っ手

Aluminum Pull

UBLF

安全上の注意

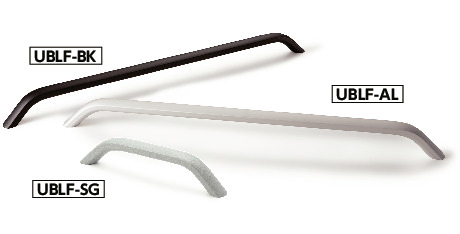

UBLFアルミ取っ手

形状図

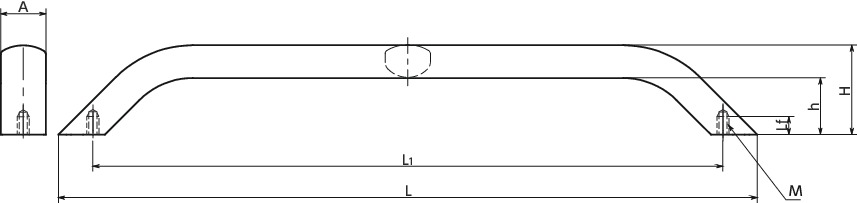

UBLFアルミ取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
28
36
L1
すべて
200
250
300
400
500
600
800
本体
表面処理
すべて
BK
AL
SG

単位 : mm

品番 M Lf H h A L1 L 質量
(g)		 許容荷重＊1
(N)		 本体
表面処理		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UBLF-28-200-BK M8 10 63 45 28 200 240 280 1000 BK M8×12 6,640 7,304 CAD カート 実働10日目出荷
UBLF-28-200-AL M8 10 63 45 28 200 240 280 1000 AL M8×12 9,430 10,373 CAD カート 実働10日目出荷
UBLF-28-200-SG M8 10 63 45 28 200 240 280 1000 SG M8×12 6,640 7,304 CAD カート 実働10日目出荷
UBLF-28-250-BK M8 10 63 45 28 250 290 327 1000 BK M8×12 6,640 7,304 CAD カート 実働10日目出荷
UBLF-28-250-AL M8 10 63 45 28 250 290 327 1000 AL M8×12 9,500 10,450 CAD カート 実働10日目出荷
UBLF-28-250-SG M8 10 63 45 28 250 290 327 1000 SG M8×12 6,640 7,304 CAD カート 実働10日目出荷
UBLF-28-300-BK M8 10 63 45 28 300 340 382 1000 BK M8×12 6,970 7,667 CAD カート 実働10日目出荷
UBLF-28-300-AL M8 10 63 45 28 300 340 382 1000 AL M8×12 10,200 11,220 CAD カート 実働10日目出荷
UBLF-28-300-SG M8 10 63 45 28 300 340 382 1000 SG M8×12 6,970 7,667 CAD カート 実働10日目出荷
UBLF-28-400-BK M8 10 63 45 28 400 440 488 1000 BK M8×12 8,580 9,438 CAD カート 実働10日目出荷
UBLF-28-400-AL M8 10 63 45 28 400 440 488 1000 AL M8×12 11,900 13,090 CAD カート 実働10日目出荷
UBLF-28-400-SG M8 10 63 45 28 400 440 488 1000 SG M8×12 8,580 9,438 CAD カート 実働10日目出荷
UBLF-36-300-BK M10 14 71 45 36 300 355 723 1000 BK M10×16 11,000 12,100 CAD カート 実働10日目出荷
UBLF-36-300-AL M10 14 71 45 36 300 355 723 1000 AL M10×16 14,600 16,060 CAD カート 実働10日目出荷
UBLF-36-300-SG M10 14 71 45 36 300 355 723 1000 SG M10×16 11,000 12,100 CAD カート 実働10日目出荷
UBLF-36-400-BK M10 14 71 45 36 400 455 923 1000 BK M10×16 12,700 13,970 CAD カート 実働10日目出荷
UBLF-36-400-AL M10 14 71 45 36 400 455 923 1000 AL M10×16 16,500 18,150 CAD カート 実働10日目出荷
UBLF-36-400-SG M10 14 71 45 36 400 455 923 1000 SG M10×16 12,700 13,970 CAD カート 実働10日目出荷
UBLF-36-500-BK M10 14 71 45 36 500 555 1125 1000 BK M10×16 14,700 16,170 CAD カート 実働10日目出荷
UBLF-36-500-AL M10 14 71 45 36 500 555 1125 1000 AL M10×16 19,100 21,010 CAD カート 実働10日目出荷
UBLF-36-500-SG M10 14 71 45 36 500 555 1125 1000 SG M10×16 14,700 16,170 CAD カート 実働10日目出荷
UBLF-36-600-BK M10 14 71 45 36 600 655 1331 1000 BK M10×16 17,500 19,250 CAD カート 実働10日目出荷
UBLF-36-600-AL M10 14 71 45 36 600 655 1331 1000 AL M10×16 22,400 24,640 CAD カート 在庫品
UBLF-36-600-SG M10 14 71 45 36 600 655 1331 1000 SG M10×16 17,500 19,250 CAD カート 実働10日目出荷
UBLF-36-800-BK M10 14 71 45 36 800 855 1730 1000 BK M10×16 18,200 20,020 CAD カート 実働10日目出荷
UBLF-36-800-AL M10 14 71 45 36 800 855 1730 1000 AL M10×16 24,500 26,950 CAD カート 実働10日目出荷
UBLF-36-800-SG M10 14 71 45 36 800 855 1730 1000 SG M10×16 18,200 20,020 CAD カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UBLF-AL UBLF-BK/UBLF-SG
本体 アルミニウム合金
アルマイト処理		 アルミニウム合金
静電塗装（各色）
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 握りやすく、デザイン性にすぐれた取っ手。工作機械の扉などの用途に適しています。
  • 取りつけ寸法L1は、200mm～800mmのワイドバリエーション。
  • 取っ手の幅Aは、28mm・36mmの2種類があります。
  • 表面処理のバリエーションは3種類。品番の末尾記号により選択できます。
末尾記号 表面処理
AL アルマイト処理
BK 静電塗装（黒）
SG 静電塗装（シルバー）
  • オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を2本付属します。ねじ付属サービス（別料金）をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M8×12 280
M10×16 340

＊1：　アルミ取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。


関連サービス

商品品番一覧
