NBK

  • 取っ手

アルミキャビネットチューブラ取っ手

Aluminum Cabinet Tubular Pull

UFC

安全上の注意

  • 1mm指定

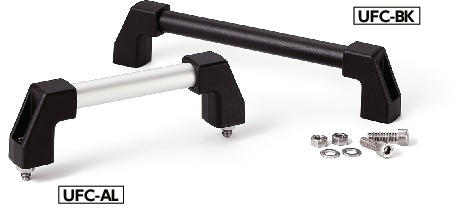

UFCアルミキャビネットチューブラ取っ手

形状図

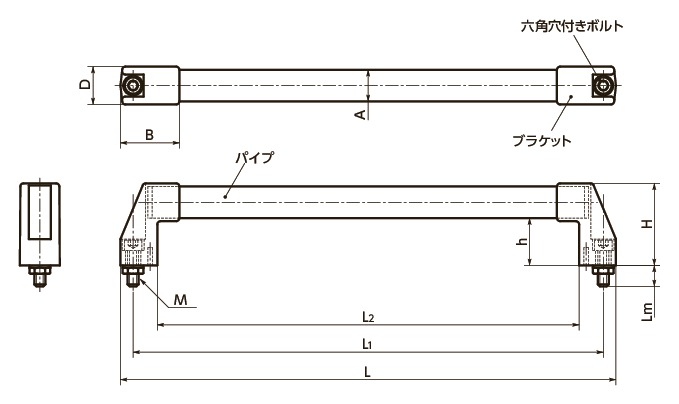

UFCアルミキャビネットチューブラ取っ手寸法図

寸法・CAD・価格

絞り込み

L1
すべて
180
200
250
300
350
400
500
600
700
1000
A
すべて
20
30
本体
カラー
すべて
AL
BK

単位 : mm

品番 M Lm H h D B L L1 A L2 質量
(g)		 許容荷重＊1
(N)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 1㎜指定 在庫/非在庫
UFC-20-180-AL M8 15.5 58 35 28 48 200 180 20 142 157 500 AL 3,730 4,103 CAD カート カート 在庫品
UFC-20-180-BK M8 15.5 58 35 28 48 200 180 20 142 157 500 BK 4,160 4,576 CAD カート カート 実働10日目出荷
UFC-20-200-AL M8 15.5 58 35 28 48 220 200 20 162 163 500 AL 3,840 4,224 CAD カート カート 在庫品
UFC-20-200-BK M8 15.5 58 35 28 48 220 200 20 162 163 500 BK 4,200 4,620 CAD カート カート 実働10日目出荷
UFC-20-250-AL M8 15.5 58 35 28 48 270 250 20 212 178 500 AL 3,950 4,345 CAD カート カート 在庫品
UFC-20-250-BK M8 15.5 58 35 28 48 270 250 20 212 178 500 BK 4,400 4,840 CAD カート カート 実働10日目出荷
UFC-20-300-AL M8 15.5 58 35 28 48 320 300 20 262 193 500 AL 4,060 4,466 CAD カート カート 在庫品
UFC-20-300-BK M8 15.5 58 35 28 48 320 300 20 262 193 500 BK 4,550 5,005 CAD カート カート 実働10日目出荷
UFC-20-350-AL M8 15.5 58 35 28 48 370 350 20 312 208 500 AL 4,390 4,829 CAD カート カート 在庫品
UFC-20-350-BK M8 15.5 58 35 28 48 370 350 20 312 208 500 BK 4,800 5,280 CAD カート カート 実働10日目出荷
UFC-20-400-AL M8 15.5 58 35 28 48 420 400 20 362 223 500 AL 4,500 4,950 CAD カート カート 在庫品
UFC-20-400-BK M8 15.5 58 35 28 48 420 400 20 362 223 500 BK 4,990 5,489 CAD カート カート 実働10日目出荷
UFC-30-300-AL M10 20.5 78 45 38 57 324 300 30 254 295 500 AL 4,960 5,456 CAD カート カート 在庫品
UFC-30-300-BK M10 20.5 78 45 38 57 324 300 30 254 295 500 BK 5,170 5,687 CAD カート カート 実働10日目出荷
UFC-30-350-AL M10 20.5 78 45 38 57 374 350 30 304 310 500 AL 5,100 5,610 CAD カート カート 在庫品
UFC-30-350-BK M10 20.5 78 45 38 57 374 350 30 304 310 500 BK 5,430 5,973 CAD カート カート 実働10日目出荷
UFC-30-400-AL M10 20.5 78 45 38 57 424 400 30 354 330 500 AL 5,230 5,753 CAD カート カート 在庫品
UFC-30-400-BK M10 20.5 78 45 38 57 424 400 30 354 330 500 BK 5,680 6,248 CAD カート カート 実働10日目出荷
UFC-30-500-AL M10 20.5 78 45 38 57 524 500 30 454 365 500 AL 5,530 6,083 CAD カート カート 在庫品
UFC-30-500-BK M10 20.5 78 45 38 57 524 500 30 454 365 500 BK 6,140 6,754 CAD カート カート 実働10日目出荷
UFC-30-600-AL M10 20.5 78 45 38 57 624 600 30 554 400 500 AL 5,790 6,369 CAD カート カート 在庫品
UFC-30-600-BK M10 20.5 78 45 38 57 624 600 30 554 400 500 BK 6,980 7,678 CAD カート カート 実働10日目出荷
UFC-30-700-AL M10 20.5 78 45 38 57 724 700 30 654 435 500 AL 6,410 7,051 CAD カート カート 在庫品
UFC-30-700-BK M10 20.5 78 45 38 57 724 700 30 654 435 500 BK 7,520 8,272 CAD カート カート 実働10日目出荷
UFC-30-1000-AL M10 20.5 78 45 38 57 1024 1000 30 954 540 500 AL 10,400 11,440 CAD カート カート 在庫品
UFC-30-1000-BK M10 20.5 78 45 38 57 1024 1000 30 954 540 500 BK 10,600 11,660 CAD カート カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UFC-AL UFC-BK
パイプ アルミニウム合金
アルマイト処理（シルバー）		 アルミニウム合金
静電塗装（つや消し黒）
ブラケット ガラス繊維強化ナイロン6
（つや消し黒）		 ガラス繊維強化ナイロン6
（つや消し黒）
六角穴付きボルト＊1 SUS304 SUS304
ナット＊1 SUS304 SUS304
座金＊1 SUS304 SUS304

＊1：　六角穴付きボルト・ナット・座金の材質を変更しました。


取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 取りつけ寸法L1は、180mm-1000mmのワイドバリエーション。
  • パイプ径は、20mm・30mmの2種類があります。
  • 前面取りつけタイプ。
  • 中空パイプを使用。軽量です。
  • 全サイズに取りつけ用の六角穴付きボルト（A=20：M8×25、A=30：M10×35）・ナット・座金が付属しています。
  • 1mm単位で取りつけ寸法L1を指定できます。標準品にご希望のサイズがない場合は、1mm指定をご利用ください。

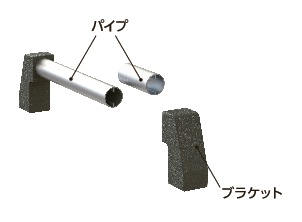

取りつけ寸法L1の変更方法

ご購入後に取りつけ寸法L1を次の方法で変更することもできます。

  1. パイプからブラケットを取りはずします。手で簡単に取りはずすことができます。
  2. パイプをご希望の長さに切断します。
    パイプの長さはL1−31mmとしてください。
  3. パイプをブラケットに取りつけて完了です。

UFCアルミキャビネットチューブラ取っ手


1mm指定サービス価格

単位 : 円

1mm指定品番 指定範囲L1±1（mm）
181-200 201-250 251-300 301-350 351-450 451-550 551-650 651-950
UFC-20-＊＊＊-AL 4,590 4,700 5,030 5,140
UFC-30-＊＊＊-AL 5,860 6,160 6,420 7,040 11,100

UFC-AL(アルマイト処理)のみ1mm指定に対応しています。UFC-BK(静電塗装)についてはコンタクトセンターへお問い合わせください。
L1以外の寸法・許容荷重は標準品を参照してください。
