NBK

  • 取っ手

スティールリトラクタブル取っ手

Steel Retractable Pull

URH

安全上の注意

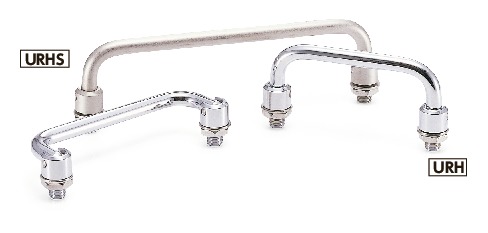

URHスティールリトラクタブル取っ手

形状図

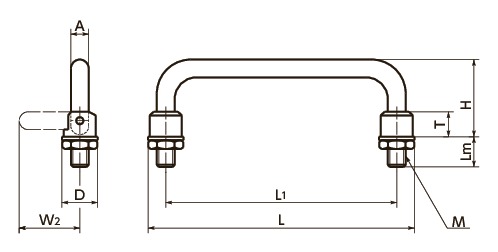

URHスティールリトラクタブル取っ手寸法図

寸法・CAD・価格

絞り込み

M
ねじの呼び
すべて
M10
A
すべて
10
L1
すべて
100
120
180

単位 : mm

品番 M
ねじの呼び		 ピッチ Lm H W2 T A D L L1 X max. 質量
(g)		 許容荷重＊1
(N)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
URH-100 M10 １ 14 43 34 14 10 18 118 100 6 148 1000 5,710 6,281 CAD カート 在庫品
URH-120 M10 １ 14 43 34 14 10 18 138 120 6 160 1000 5,930 6,523 CAD カート 在庫品
URH-180 M10 １ 14 43 34 14 10 18 198 180 6 196 1000 6,300 6,930 CAD カート 在庫品
品番 M
ねじの呼び		 ピッチ Lm H W2 T A D L L1 X max. 質量
(g)		 許容荷重＊1
(N)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
URH-100 M10 １ 14 43 34 14 10 18 118 100 6 148 1000 5,710 6,281 CAD カート 在庫品
URH-120 M10 １ 14 43 34 14 10 18 138 120 6 160 1000 5,930 6,523 CAD カート 在庫品
URH-180 M10 １ 14 43 34 14 10 18 198 180 6 196 1000 6,300 6,930 CAD カート 在庫品
品番 M
ねじの呼び		 ピッチ Lm H W2 T A D L L1 X max. 質量
(g)		 許容荷重＊1
(N)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
URH-100 M10 １ 14 43 34 14 10 18 118 100 6 148 1000 5,710 6,281 CAD カート 在庫品
URH-120 M10 １ 14 43 34 14 10 18 138 120 6 160 1000 5,930 6,523 CAD カート 在庫品
URH-180 M10 １ 14 43 34 14 10 18 198 180 6 196 1000 6,300 6,930 CAD カート 在庫品
品番 M
ねじの呼び		 ピッチ Lm H W2 T A D L L1 X max. 質量
(g)		 許容荷重＊1
(N)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
URH-100 M10 １ 14 43 34 14 10 18 118 100 6 148 1000 5,710 6,281 CAD カート 在庫品
URH-120 M10 １ 14 43 34 14 10 18 138 120 6 160 1000 5,930 6,523 CAD カート 在庫品
URH-180 M10 １ 14 43 34 14 10 18 198 180 6 196 1000 6,300 6,930 CAD カート 在庫品

＊1：　人の手で使用する許容荷重です。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

URH スティール製
取っ手部 スティール
クロムメッキ
ナット SUS304
座金 SUS304

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 折りたたみ式の取っ手。
  • 使用しないときは、取っ手本体を倒すことができます。
  • 全商品に取りつけ用のナット・座金が付属しています。

取りつけ寸法

URH


商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
