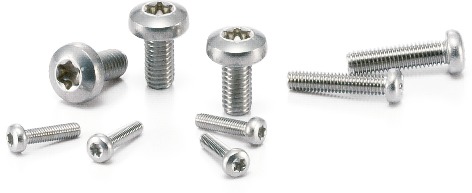

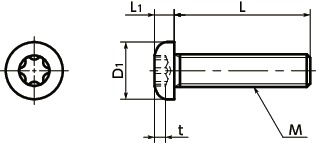

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | L | D1 | L1 | t | ヘクサロビュラ 穴の番号 No. |
1袋入り数 | 質量 (g) |
価格 (円/袋) |
税込 価格 |
CAD ダウンロード |
数量(袋) | バラ(本) | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNPXS-M2-4 | M2 | 0.4 | 4 | 4 | 1.6 | 0.77 | 6 | 20 | 0.14 | 640 | 704 | CAD | カート | カート | 在庫品 |
| SNPXS-M2-5 | M2 | 0.4 | 5 | 4 | 1.6 | 0.77 | 6 | 20 | 0.16 | 640 | 704 | CAD | カート | カート | 在庫品 |
| SNPXS-M2-6 | M2 | 0.4 | 6 | 4 | 1.6 | 0.77 | 6 | 20 | 0.18 | 640 | 704 | CAD | カート | カート | 在庫品 |
| SNPXS-M2-8 | M2 | 0.4 | 8 | 4 | 1.6 | 0.77 | 6 | 20 | 0.21 | 640 | 704 | CAD | カート | カート | 在庫品 |
| SNPXS-M2-10 | M2 | 0.4 | 10 | 4 | 1.6 | 0.77 | 6 | 20 | 0.25 | 640 | 704 | CAD | カート | カート | 在庫品 |
| SNPXS-M2-12 | M2 | 0.4 | 12 | 4 | 1.6 | 0.77 | 6 | 20 | 0.29 | 660 | 726 | CAD | カート | カート | 在庫品 |
●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。
材質・仕上げ
| SNPXS | |
|---|---|
| 材質 | SUSXM7（SUS304相当） |
| 強度区分 | A2-50 |
用途
ねじ頭部の破損防止/確実な締めつけ特長
- ヘクサロビュラ穴＊1は十字穴と比べて、高い締めつけトルクに耐える形状です。⇒ヘクサロビュラ穴の特長
- 締めつけによるリセスの破損が起こりにくく、安全で確実な締めつけができます。
- ISO 14583に準拠。
＊1： ヘクサロビュラ穴の形状はJIS B 1015：2008（ISO 10664：2005）「おねじ部品用ヘクサロビュラ穴」に規定されています。
