TGステンレス取っ手

形状図

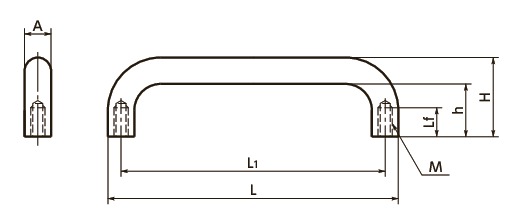

TGステンレス取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
4
6
8
10
L1
すべて
20
40
60
80
100
120

単位 : mm

品番 M Lf H h A L L1 質量
(g)		 許容荷重＊1
(N)		 適用座金 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
TG-24 M2.6 7 22 18 4 24 20 4.5 1000 - M2.6×8 560 616 CAD カート 在庫品
TG-46 M4 7 22 16 6 46 40 14 1000 LY-10-N M4×8 600 660 CAD カート 在庫品
TG-66 M4 7 22 16 6 66 60 18.5 1000 LY-10-N M4×8 690 759 CAD カート 在庫品
TG-86 M4 10 30 24 6 86 80 26 1000 LY-10-N M4×12 710 781 CAD カート 在庫品
TG-108 M5 10 35 27 8 108 100 55.5 1000 LY-12-N M5×12 980 1,078 CAD カート 在庫品
TG-110 M5 11 30 20 10 110 100 82 1000 LY-16-N M5×12 1,370 1,507 CAD カート 在庫品
TG-128 M5 10 40 32 8 128 120 68 1000 LY-12-N M5×12 1,500 1,650 CAD カート 在庫品
TG-130 M6 11 40 30 10 130 120 104 1000 LY-16-N M6×12 1,660 1,826 CAD カート 在庫品

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

TG
本体 SUS303
バフ研磨
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

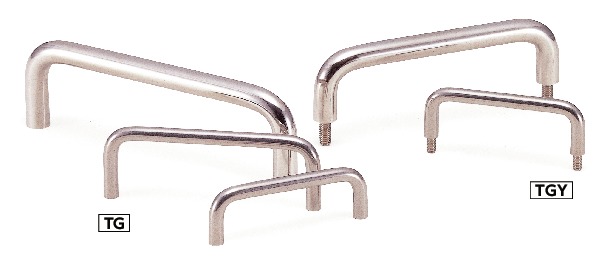

  • ステンレス製の取っ手。
  • 座金LY-N（LYLY-N）と組み合わせて使用してください。
    ＊座金は付属していません。
  • 商品記号により、おねじ・めねじが選択できます。
    TGY----おねじ
    TG----めねじ
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M2.6×8 220
M4×8 220
M4×12 220
M5×12 220
M6×12 220

＊1：　ステンレス取っ手1個あたりに付属するねじ(2本)の価格です。
