  • 取っ手

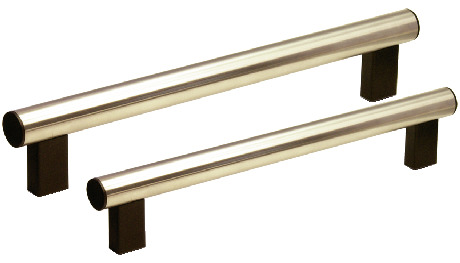

ステンレスチューブラ取っ手

Stainless Steel Tubular Pull

UEFS

安全上の注意

UEFS

形状図

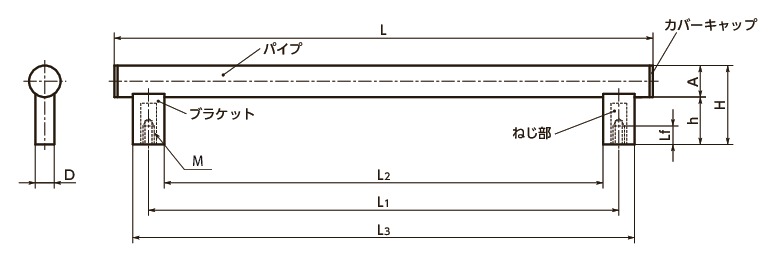

UEFSステンレスチューブラ取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
30
L1
すべて
200
250
300
350
400
500
600

単位 : mm

品番 M Lf H h A D L L1 L3 L2 質量
(g)		 許容荷重＊1
(N)		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UEFS-30-M6-200 M6 12 75 45 30 18 265 200 230 170 373 500 M6×12 6,560 7,216 CAD カート 実働10日目出荷
UEFS-30-M6-250 M6 12 75 45 30 18 315 250 280 220 437 500 M6×12 6,890 7,579 CAD カート 実働10日目出荷
UEFS-30-M6-300 M6 12 75 45 30 18 365 300 330 270 462 500 M6×12 7,220 7,942 CAD カート 実働10日目出荷
UEFS-30-M6-350 M6 12 75 45 30 18 415 350 380 320 480 500 M6×12 7,620 8,382 CAD カート 実働10日目出荷
UEFS-30-M6-400 M6 12 75 45 30 18 465 400 430 370 650 500 M6×12 7,910 8,701 CAD カート 実働10日目出荷
UEFS-30-M6-500 M6 12 75 45 30 18 565 500 530 470 674 500 M6×12 8,780 9,658 CAD カート 実働10日目出荷
UEFS-30-M6-600 M6 12 75 45 30 18 665 600 630 570 800 500 M6×12 9,310 10,241 CAD カート 実働10日目出荷
UEFS-30-200 M8 15 75 45 30 18 265 200 230 170 364 500 M8×16 6,560 7,216 CAD カート 実働10日目出荷
UEFS-30-250 M8 15 75 45 30 18 315 250 280 220 418 500 M8×16 6,890 7,579 CAD カート 在庫品
UEFS-30-300 M8 15 75 45 30 18 365 300 330 270 471 500 M8×16 7,220 7,942 CAD カート 在庫品
UEFS-30-350 M8 15 75 45 30 18 415 350 380 320 525 500 M8×16 7,620 8,382 CAD カート 実働10日目出荷
UEFS-30-400 M8 15 75 45 30 18 465 400 430 370 578 500 M8×16 7,910 8,701 CAD カート 在庫品
UEFS-30-500 M8 15 75 45 30 18 565 500 530 470 685 500 M8×16 8,780 9,658 CAD カート 在庫品
UEFS-30-600 M8 15 75 45 30 18 665 600 630 570 792 500 M8×16 9,310 10,241 CAD カート 在庫品

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UEFS
パイプ SUS304
カバーキャップ ナイロン6（つや消し黒）
ブラケット ガラス繊維強化ナイロン6（つや消し黒）
ねじ部 SUM22L
三価クロメート処理
六角穴付きボルト
(ねじ付属サービス)		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 中空パイプを使用。軽量です。
  • 取りつけねじは、M6・M8からお選びください。
  • オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を2本付属します。ねじ付属サービス（別料金）をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M6×12 220
M8×16 280

＊1：　チューブラ取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
