ステンレスキャビネットチューブラ取っ手

Stainless Steel Cabinet Tubular Pull

UFCS

安全上の注意

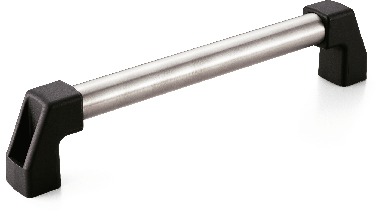

UFCSステンレスキャビネットチューブラ取っ手

形状図

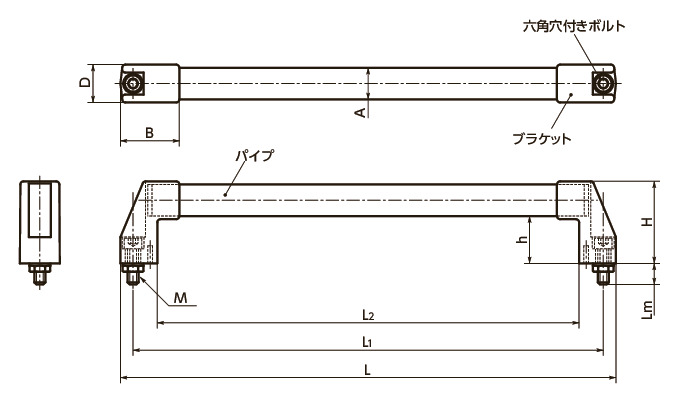

UFCSステンレスキャビネットチューブラ取っ手寸法図

寸法・CAD・価格

絞り込み

L1
すべて
180
200
250
300
350
400
500
600
700
1000
A
すべて
20
30

単位 : mm

品番 M Lm H h D B L L1 A L2 質量
(g)		 許容荷重＊1
(N)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UFCS-20-180 M8 15.5 58 35 28 48 200 180 20 142 220 500 4,470 4,917 CAD カート 実働10日目出荷
UFCS-20-200 M8 15.5 58 35 28 48 220 200 20 162 233 500 4,570 5,027 CAD カート 在庫品
UFCS-20-250 M8 15.5 58 35 28 48 270 250 20 212 266 500 4,750 5,225 CAD カート 実働10日目出荷
UFCS-20-300 M8 15.5 58 35 28 48 320 300 20 262 299 500 5,040 5,544 CAD カート 実働10日目出荷
UFCS-20-350 M8 15.5 58 35 28 48 370 350 20 312 332 500 5,310 5,841 CAD カート 在庫品
UFCS-20-400 M8 15.5 58 35 28 48 420 400 20 362 365 500 5,520 6,072 CAD カート 実働10日目出荷
UFCS-30-300 M10 20.5 78 45 38 57 324 300 30 254 500 500 7,150 7,865 CAD カート 実働10日目出荷
UFCS-30-350 M10 20.5 78 45 38 57 374 350 30 304 550 500 7,450 8,195 CAD カート 実働10日目出荷
UFCS-30-400 M10 20.5 78 45 38 57 424 400 30 354 600 500 7,690 8,459 CAD カート 実働10日目出荷
UFCS-30-500 M10 20.5 78 45 38 57 524 500 30 454 700 500 8,400 9,240 CAD カート 実働10日目出荷
UFCS-30-600 M10 20.5 78 45 38 57 624 600 30 554 800 500 9,020 9,922 CAD カート 在庫品
UFCS-30-700 M10 20.5 78 45 38 57 724 700 30 654 900 500 9,680 10,648 CAD カート 実働10日目出荷
UFCS-30-1000 M10 20.5 78 45 38 57 1024 1000 30 954 1150 500 14,500 15,950 CAD カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UFCS
パイプ SUS304
ブラケット ガラス繊維強化ナイロン6（つや消し黒）
六角穴付きボルト SUS304
ナット SUS304
座金 SUS304

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 取りつけ寸法L1は、180mm-1000mmのワイドバリエーション。
  • パイプ径は、20mm・30mmの2種類があります。
  • 前面取りつけタイプ。
  • 中空パイプを使用。軽量です。
  • 全商品に取りつけ用の六角穴付きボルト（A=20：M8×25、A=30：M10×35）・ナット・座金が付属しています。
