NBK

  • 取っ手

ステンレス取っ手

Stainless Steel Pull

ULFS

安全上の注意

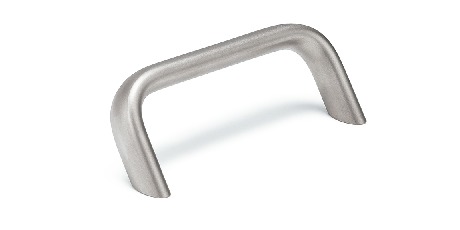

ULFSステンレス取っ手

形状図

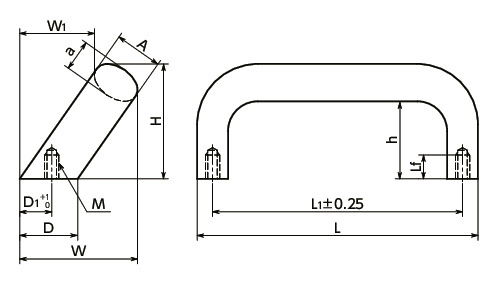

ULFSステンレス取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
20
26
L1
すべて
112
128
160

単位 : mm

品番 A L1 a D W1 D1 H h L Lf min. M W 質量
(g)		 許容荷重＊1
(N)		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 標準品を購入 在庫/非在庫
ULFS-20-112 20 112 13 24 32 13.5 48 32 125 10 M6 50 294 1000 M6×12 7,760 8,536 カート 在庫品
ULFS-20-128 20 128 13 24 32 13.5 48 32 141 10 M6 50 318 1000 M6×12 8,190 9,009 カート 在庫品
ULFS-26-128 26 128 17 32 34 18 54 34 145 12 M8 57 569 1000 M8×12 19,500 21,450 カート 実働10日目出荷
ULFS-26-160 26 160 17 32 34 18 54 34 177 12 M8 57 657 1000 M8×12 22,400 24,640 カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

ULFS
本体 SUS304相当
ショットブラスト
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • オフセットタイプ。
  • 本体断面は握りやすい楕円形状です。
  • 耐蝕性にすぐれたSUS304相当を使用しています。
  • オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を2本付属します。ねじ付属サービス（別料金）をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M6×12 220
M8×12 280

＊1：　ステンレス取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれておりません。
