  • 取っ手

アルミチューブラアーチ取っ手

Aluminum Tubular Arch Pull

URF

安全上の注意

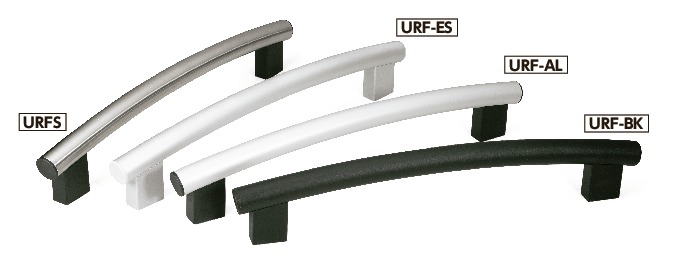

URFアルミチューブラアーチ取っ手

形状図

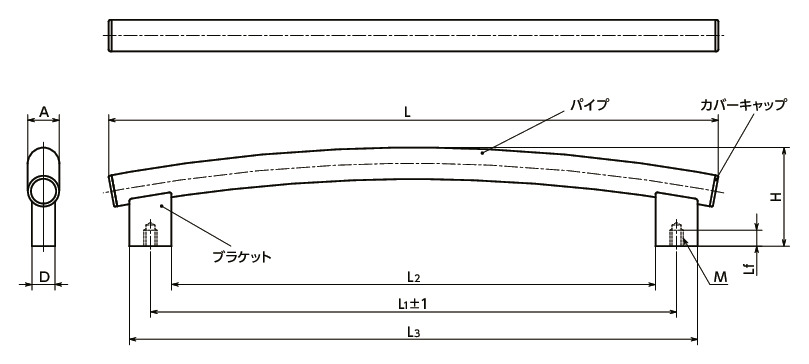

URFアルミチューブラアーチ取っ手 寸法図

寸法・CAD・価格

絞り込み

A
すべて
30
L1
すべて
400
500
600
本体
カラー
すべて
AL
BK
ES

単位 : mm

品番 A L1 D H L3 L2 L Lf min. M 質量
(g)		 許容荷重＊1
(N)		 本体
カラー		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
URF-30-M6-400-AL 30 400 22 90 440 360 480 15 M6 360 1000 AL M6×16 28,000 30,800 CAD カート 実働10日目出荷
URF-30-M6-400-BK 30 400 22 90 440 360 480 15 M6 360 1000 BK M6×16 28,000 30,800 CAD カート 実働10日目出荷
URF-30-M6-400-ES 30 400 22 90 440 360 480 15 M6 360 1000 ES M6×16 28,000 30,800 CAD カート 実働10日目出荷
URF-30-M6-500-AL 30 500 22 94 540 460 580 15 M6 376 1000 AL M6×16 28,000 30,800 CAD カート 実働10日目出荷
URF-30-M6-500-BK 30 500 22 94 540 460 580 15 M6 376 1000 BK M6×16 28,000 30,800 CAD カート 実働10日目出荷
URF-30-M6-500-ES 30 500 22 94 540 460 580 15 M6 376 1000 ES M6×16 28,000 30,800 CAD カート 実働10日目出荷
URF-30-M6-600-AL 30 600 22 98 640 560 680 15 M6 406 1000 AL M6×16 28,000 30,800 CAD カート 実働10日目出荷
URF-30-M6-600-BK 30 600 22 98 640 560 680 15 M6 406 1000 BK M6×16 29,900 32,890 CAD カート 実働10日目出荷
URF-30-M6-600-ES 30 600 22 98 640 560 680 15 M6 406 1000 ES M6×16 28,000 30,800 CAD カート 実働10日目出荷
URF-30-400-AL 30 400 22 90 440 360 480 15 M8 355 1000 AL M8×16 20,100 22,110 CAD カート 実働10日目出荷
URF-30-400-BK 30 400 22 90 440 360 480 15 M8 355 1000 BK M8×16 20,100 22,110 CAD カート 実働10日目出荷
URF-30-400-ES 30 400 22 90 440 360 480 15 M8 355 1000 ES M8×16 20,100 22,110 CAD カート 実働10日目出荷
URF-30-500-AL 30 500 22 94 540 460 580 15 M8 370 1000 AL M8×16 20,300 22,330 CAD カート 実働10日目出荷
URF-30-500-BK 30 500 22 94 540 460 580 15 M8 370 1000 BK M8×16 20,300 22,330 CAD カート 実働10日目出荷
URF-30-500-ES 30 500 22 94 540 460 580 15 M8 370 1000 ES M8×16 20,300 22,330 CAD カート 実働10日目出荷
URF-30-600-AL 30 600 22 98 640 560 680 15 M8 400 1000 AL M8×16 20,800 22,880 CAD カート 実働10日目出荷
URF-30-600-BK 30 600 22 98 640 560 680 15 M8 400 1000 BK M8×16 21,200 23,320 CAD カート 実働10日目出荷
URF-30-600-ES 30 600 22 98 640 560 680 15 M8 400 1000 ES M8×16 20,800 22,880 CAD カート 在庫品

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

URF-AL/URF-ES URF-BK
パイプ アルミニウム合金
アルマイト処理（シルバー）		 アルミニウム合金
静電塗装（つや消し黒）
カバーキャップ TPE（各色） TPE（つや消し黒）
ブラケット アルミニウム合金
静電塗装（各色）		 アルミニウム合金
静電塗装（つや消し黒）
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 握りやすく、高級感のあるアーチ型の取っ手。
  • パイプ材質はアルミニウム製。
  • 中空パイプを使用。軽量です。
  • URFは品番の末尾記号により、パイプの表面処理およびブラケット・カバーキャップの色が選択できます。
末尾記号 パイプ ブラケット・カバーキャップ
AL アルマイト処理（シルバー） つや消し黒
ES アルマイト処理（シルバー） つや消しシルバー
BK 静電塗装（つや消し黒） つや消し黒
  • オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を2本付属します。ねじ付属サービス（別料金）をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M6×16 220
M8×16 280

＊1：　チューブラアーチ取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
