NBK

  • 取っ手

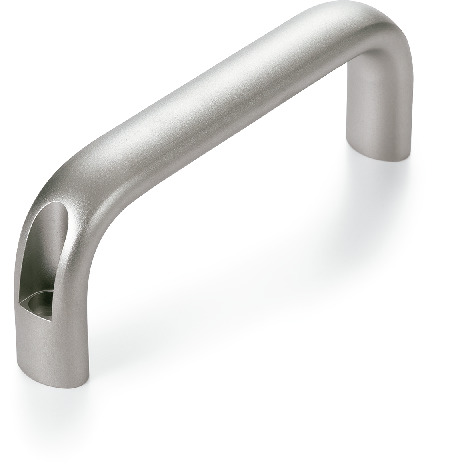

ステンレスキャビネット取っ手

Stainless Steel Cabinet Pull

UACS

安全上の注意

UACSステンレスキャビネット取っ手

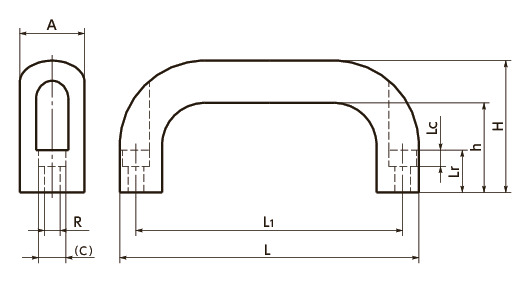

形状図

UACSステンレスキャビネット取っ手

寸法・CAD・価格

絞り込み

A
すべて
20
26
L1
すべて
112
128
160
200

単位 : mm

品番 C Lc R H h A L L1 Lr 質量
(g)		 許容荷重＊1
(N)		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UACS-20-112 9.5 5.5 5.4 49 36 20 125 112 19 245 1000 M5×20 6,030 6,633 CAD カート 実働10日目出荷
UACS-20-128 9.5 5.5 5.4 51 38 20 141 128 19 280 1000 M5×20 6,400 7,040 CAD カート 在庫品
UACS-20-160 9.5 5.5 5.4 51 38 20 173 160 19 330 1000 M5×20 7,630 8,393 CAD カート 在庫品
UACS-26-128 11 6 6.4 57 40 26 145 128 17 520 1000 M6×20 16,300 17,930 CAD カート 実働10日目出荷
UACS-26-160 11 6 6.4 57 40 26 177 160 17 600 1000 M6×20 18,000 19,800 CAD カート 実働10日目出荷
UACS-26-200 11 6 6.4 57 40 26 217 200 17 715 1000 M6×20 19,500 21,450 CAD カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UACS
本体 SUS304
ショットブラスト
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 前面から取りつける取っ手。
  • 握りやすい形状と寸法。信頼性・安定性にすぐれています。
  • 六角穴付きボルトを使用して取りつけてください。
    UACS-20----ねじ径：M5
    UACS-26----ねじ径：M6
    ＊六角穴付きボルトは付属していません。
  • オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を2本付属します。ねじ付属サービス（別料金）をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M5×20 220
M6×20 220

＊1：　ステンレスキャビネット取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
