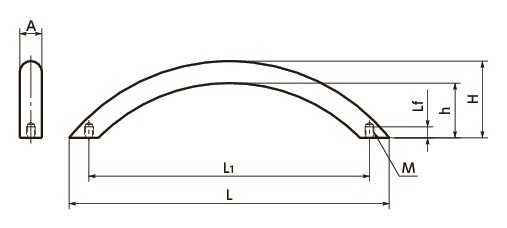

UAHS-128の形状図
単位 : mm
| 品番 | M | Lf | H | h | A | L | L1 | 質量 (g) |
許容荷重＊1 (N) |
ねじ付属サービス ねじサイズ | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UAHS-128 | M4 | 5 | 35 | 25 | 10 | 146 | 128 | 90 | 1000 | M4×6 | 1,620 | 1,782 | CAD | カート | 在庫品 |
＊1： 人の手で使用する許容荷重です。
UAHS-128の材質・仕上げ
| UAHS | |
|---|---|
| 本体 | SUS304 ショットブラスト |
| 六角穴付きボルト （ねじ付属サービス） |
SUSXM7 |

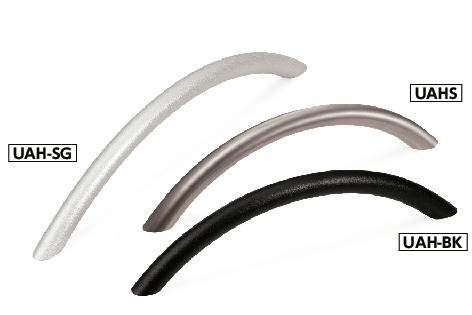

UAHS-128の特長
- 美しいアーチ形状の取っ手。握りやすいかたちです。
-
材質は2種類。
UAH----スティール製
UAHS----ステンレス製
- UAH（スティール製）は品番の末尾記号により、カラーバリエーションが選択できます。
| 末尾記号 | 表面処理 |
|---|---|
| BK | 静電塗装（つや消し黒） |
| SG | 静電塗装（つや消しシルバー） |
- オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。
ねじ付属サービス価格
| ねじサイズ | 価格(円)＊1 |
|---|---|
| M4×6 | 220 |
＊1： アーチ取っ手1個あたりに付属するねじ(2本)の価格です。
商品本体の価格は含まれていません。
