NBK

  • 取っ手

アルミ取っ手

Aluminum Pull

UDF

安全上の注意

UDFアルミ取っ手

形状図

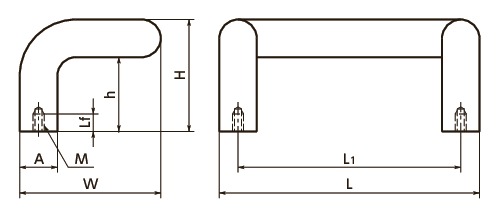

UDFアルミ取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
20
28
L1
すべて
200
300
250
350
500

単位 : mm

品番 M Lf W H h A L L1 質量
(g)		 許容荷重＊1
(N)		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UDF-20-200-BK M8 15 115 68 48 20 220 200 380 1000 M8×16 7,210 7,931 CAD カート 在庫品
UDF-20-200-BL M8 15 115 68 48 20 220 200 380 1000 M8×16 6,150 6,765 CAD カート 在庫品
UDF-20-200-SG M8 15 115 68 48 20 220 200 380 1000 M8×16 7,210 7,931 CAD カート 実働10日目出荷
UDF-20-300-BK M8 15 115 68 48 20 320 300 455 1000 M8×16 9,410 10,351 CAD カート 在庫品
UDF-20-300-BL M8 15 115 68 48 20 320 300 455 1000 M8×16 6,900 7,590 CAD カート 実働10日目出荷
UDF-20-300-SG M8 15 115 68 48 20 320 300 455 1000 M8×16 9,410 10,351 CAD カート 実働10日目出荷
UDF-28-250-BK M10 15 134 78 50 28 278 250 840 1000 M10×16 10,500 11,550 CAD カート 在庫品
UDF-28-250-BL M10 15 134 78 50 28 278 250 840 1000 M10×16 9,480 10,428 CAD カート 実働10日目出荷
UDF-28-250-SG M10 15 134 78 50 28 278 250 840 1000 M10×16 10,500 11,550 CAD カート 実働10日目出荷
UDF-28-350-BK M10 15 134 78 50 28 378 350 1000 1000 M10×16 11,900 13,090 CAD カート 実働10日目出荷
UDF-28-350-BL M10 15 134 78 50 28 378 350 1000 1000 M10×16 10,200 11,220 CAD カート 在庫品
UDF-28-350-SG M10 15 134 78 50 28 378 350 1000 1000 M10×16 11,900 13,090 CAD カート 実働10日目出荷
UDF-28-500-BK M10 15 134 78 50 28 528 500 1250 1000 M10×16 14,500 15,950 CAD カート 実働10日目出荷
UDF-28-500-BL M10 15 134 78 50 28 528 500 1250 1000 M10×16 13,300 14,630 CAD カート 実働10日目出荷
UDF-28-500-SG M10 15 134 78 50 28 528 500 1250 1000 M10×16 14,500 15,950 CAD カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UDF-BL UDF-BK UDF-SG
本体　 アルミニウム合金
バレル研磨		 アルミニウム合金
静電塗装（つや消し黒）		 アルミニウム合金
静電塗装（つや消しシルバー）
六角穴付きボルト
(ねじ付属サービス)		 SUSXM7 SUSXM7 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 円形断面のアルミ取っ手。
  • 静電塗装は、傷がつきにくいつや消しタイプ。高級感のある外観です。

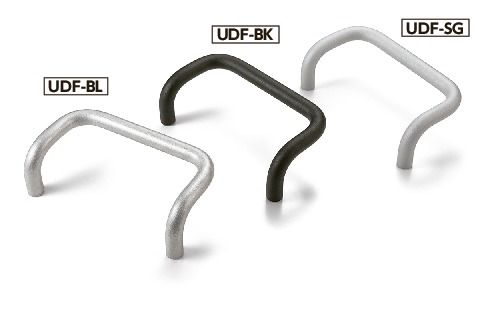

  • 表面処理のバリエーションは3種類。品番の末尾記号により選択できます。
末尾記号 表面処理
BL バレル研磨
BK 静電塗装（つや消し黒）
SG 静電塗装（つや消しシルバー）
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M8×16 280
M10×16 340

＊1：　アルミ取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。


仕様変更のご案内

下記の通り、アルミ取っ手UDFの仕様を変更いたします。
お客さまには設計変更などのご面倒をお掛けしますが、何卒ご理解賜りますようお願い申し上げます。

詳しくは、
https://www.nbk1560.com/news/2025/20250311_02/
をご確認ください。
