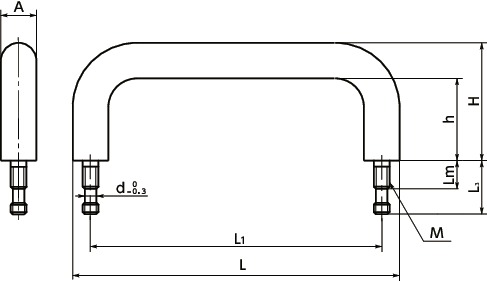

UNMS-100-SCの形状図
単位 : mm
| 品番 | M | Lm | H | h | A | L | L1 | L3 | d | 質量 (g) |
許容荷重＊1 (N) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UNMS-100-SC | M5 | 8 | 37 | 27 | 10 | 110 | 100 | 15 | 3.8 | 95 | 1000 | 1,480 | 1,628 | CAD | カート | 在庫品 |
＊1： 人の手で使用する許容荷重です。
上記条件に該当する商品はございません。
申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。
鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。
鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。
正しい使い方 ここがポイント！
UNMS-100-SCの材質・仕上げ
| UNMS-SC | |
|---|---|
| 本体 | SUS304 バフ研磨 |
取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス
ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）
また、オプション（別料金）で取りつけ用のねじを付属します。
| 取りつけ寸法L₁（mm）* | 取りつけ用ねじ | ご注文品番 | 価格(円・税別) | 購入数 | ご購入 |
|---|---|---|---|---|---|
|
|
個 | カート |
＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。
1mm指定の納期
| 数量（個） | 1mm指定の納期 |
|---|---|
| 1～9 | 実働１日目出荷 |
| 10～99 | 実働3日目出荷 |
取りつけ用ねじの仕様・価格
| ねじの サイズ |
ねじ本数 （本） |
ねじの 材質 |
ねじ付属サービス価格 (円・税別) |
|---|---|---|---|
取りつけ用ねじ付属サービス
オプション（別料金）で取りつけ用のねじを付属します。
取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。
| ご注文品番 | 価格(円・税別) | 取りつけ用ねじ | 購入数 | ご購入 |
|---|---|---|---|---|
| 個 | カート |
取りつけ用ねじの仕様・価格
| ねじの サイズ |
ねじ本数 （本） |
ねじの 材質 |
ねじ付属サービス価格 (円・税別) |
|---|---|---|---|

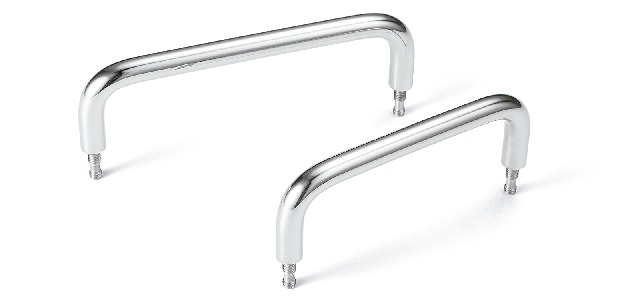

UNMS-100-SCの特長
- 脱落防止機構つきの取っ手。おねじタイプ。
- 取りつけナットがゆるんでも、取っ手およびナットが不用意に脱落するのを防止します。
- 耐蝕性にすぐれたSUS304を使用しています。
- 異物の混入対策が求められる、食品機械・包装機械・薬品製造装置などの用途に。
-
取りつけには、市販の六角ナット3種(M5)を使用してください。
＊六角ナットは付属していません。

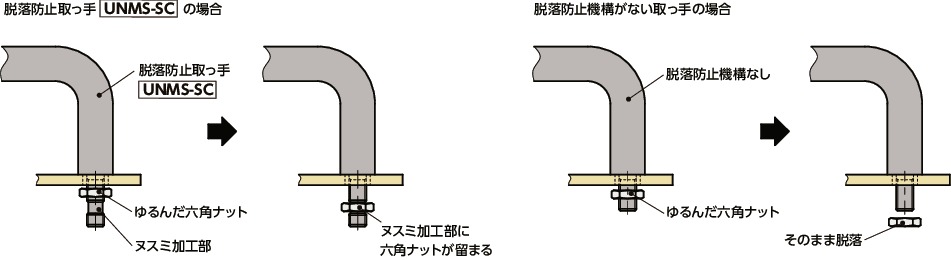

使用例
ナットがゆるんでもヌスミ加工部に一時的に留まるため、そのまま脱落することはありません。
