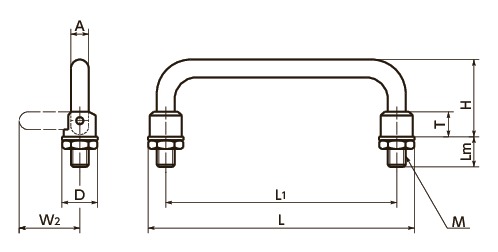

URHS-100の形状図
単位 : mm
| 品番 | M ねじの呼び |
ピッチ | Lm | H | W2 | T | A | D | L | L1 | X max. | 質量 (g) |
許容荷重＊1 (N) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| URHS-100 | M10 | １ | 14 | 43 | 34 | 14 | 10 | 18 | 118 | 100 | 6 | 148 | 1000 | 9,280 | 10,208 | CAD | カート | 在庫品 |
＊1： 人の手で使用する許容荷重です。
上記条件に該当する商品はございません。
申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。
鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。
鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。
URHS-100の材質・仕上げ
| URHS ステンレス製 | |
|---|---|
| 取っ手部 | SUS303 |
| ナット | SUS304 |
| 座金 | SUS304 |
取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス
ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）
また、オプション（別料金）で取りつけ用のねじを付属します。
| 取りつけ寸法L₁（mm）* | 取りつけ用ねじ | ご注文品番 | 価格(円・税別) | 購入数 | ご購入 |
|---|---|---|---|---|---|
|
|
個 | カート |
＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。
取りつけ用ねじの仕様・価格
| ねじの サイズ |
ねじ本数 （本） |
ねじの 材質 |
ねじ付属サービス価格 (円・税別) |
|---|---|---|---|
取りつけ用ねじ付属サービス
オプション（別料金）で取りつけ用のねじを付属します。
取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。
| ご注文品番 | 価格(円・税別) | 取りつけ用ねじ | 購入数 | ご購入 |
|---|---|---|---|---|
| 個 | カート |
取りつけ用ねじの仕様・価格
| ねじの サイズ |
ねじ本数 （本） |
ねじの 材質 |
ねじ付属サービス価格 (円・税別) |
|---|---|---|---|

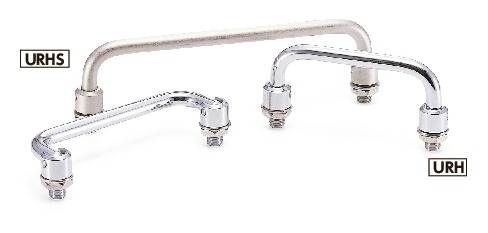

URHS-100の特長
- 折りたたみ式の取っ手。
- 使用しないときは、取っ手本体を倒すことができます。
- 全商品に取りつけ用のナット・座金が付属しています。
取りつけ寸法
