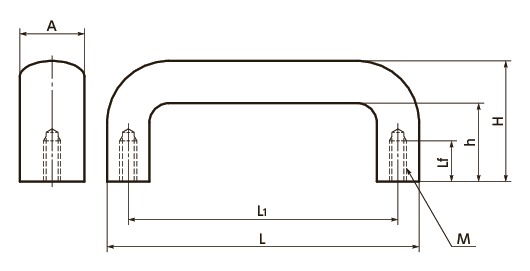

UAFS-26-200の形状図
単位 : mm
| 品番 | M | Lf | H | h | A | L | L1 | 質量 (g) |
許容荷重＊1 (N) |
ねじ付属サービス ねじサイズ | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UAFS-26-200 | M8 | 12 | 57 | 40 | 26 | 217 | 200 | 715 | 1000 | M8×12 | 20,400 | 22,440 | CAD | カート | 実働10日目出荷 |
＊1： 人の手で使用する許容荷重です。
UAFS-26-200の材質・仕上げ
| UAFS | |
|---|---|
| 本体 | SUS304 ショットブラスト |
| 六角穴付きボルト (ねじ付属サービス) |
SUSXM7 |

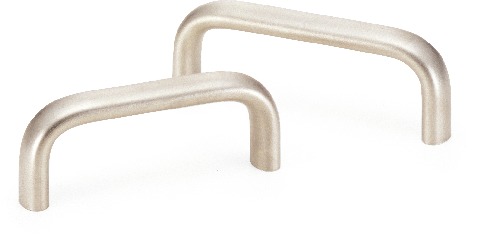

UAFS-26-200の特長
- 握りやすい形状と寸法。信頼性・安定性にすぐれています。
- オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。
ねじ付属サービス価格
| ねじサイズ | 価格(円)＊1 |
|---|---|
| M6×12 | 220 |
| M8×12 | 280 |
＊1： ステンレス取っ手1個あたりに付属するねじ(2本)の価格です。
商品本体の価格は含まれていません。
