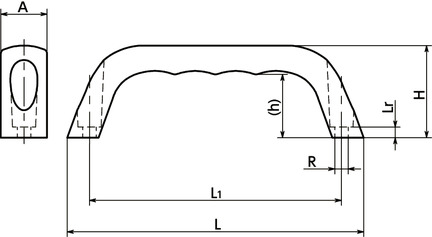

UBGCS-140-A4の形状図
単位 : mm
| 品番 | L1 | H | h | A | L | Lr | R | 質量 (g) |
許容荷重＊1 (N) |
ねじ付属サービス ねじサイズ | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UBGCS-140-A4 | 140 | 55 | 37 | 28 | 166.5 | 6 | 8.5 | 532 | 1000 | M8×16 | 12,600 | 13,860 | CAD | カート | 実働10日目出荷 |
| 品番 | L1 | H | h | A | L | Lr | R | 質量 (g) |
許容荷重＊1 (N) |
ねじ付属サービス ねじサイズ | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UBGCS-140-A4 | 140 | 55 | 37 | 28 | 166.5 | 6 | 8.5 | 532 | 1000 | M8×16 | 12,600 | 13,860 | CAD | カート | 実働10日目出荷 |
| 品番 | L1 | H | h | A | L | Lr | R | 質量 (g) |
許容荷重＊1 (N) |
ねじ付属サービス ねじサイズ | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UBGCS-140-A4 | 140 | 55 | 37 | 28 | 166.5 | 6 | 8.5 | 532 | 1000 | M8×16 | 12,600 | 13,860 | CAD | カート | 実働10日目出荷 |
| 品番 | L1 | H | h | A | L | Lr | R | 質量 (g) |
許容荷重＊1 (N) |
ねじ付属サービス ねじサイズ | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UBGCS-140-A4 | 140 | 55 | 37 | 28 | 166.5 | 6 | 8.5 | 532 | 1000 | M8×16 | 12,600 | 13,860 | CAD | カート | 実働10日目出荷 |
＊1： 人の手で使用する許容荷重です。
上記条件に該当する商品はございません。
申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。
鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。
鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。
UBGCS-140-A4の材質・仕上げ
| UBGCS-A4 | |
|---|---|
| 本体 | SUS316相当 ショットブラスト |
| 六角穴付きボルト (ねじ付属サービス) |
SUS316L |
取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス
ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）
また、オプション（別料金）で取りつけ用のねじを付属します。
| 取りつけ寸法L₁（mm）* | 取りつけ用ねじ | ご注文品番 | 価格(円・税別) | 購入数 | ご購入 |
|---|---|---|---|---|---|
|
|
個 | カート |
＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。
1mm指定の納期
| 数量（個） | 1mm指定の納期 |
|---|---|
| 1～9 | 実働１日目出荷 |
| 10～99 | 実働3日目出荷 |
取りつけ用ねじの仕様・価格
| ねじの サイズ |
ねじ本数 （本） |
ねじの 材質 |
ねじ付属サービス価格 (円・税別) |
|---|---|---|---|
取りつけ用ねじ付属サービス
オプション（別料金）で取りつけ用のねじを付属します。
取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。
| ご注文品番 | 価格(円・税別) | 取りつけ用ねじ | 購入数 | ご購入 |
|---|---|---|---|---|
| 個 | カート |
取りつけ用ねじの仕様・価格
| ねじの サイズ |
ねじ本数 （本） |
ねじの 材質 |
ねじ付属サービス価格 (円・税別) |
|---|---|---|---|

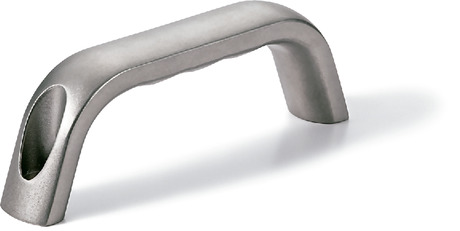

UBGCS-140-A4の特長
- 握りやすく、デザイン性にすぐれた取っ手。取っ手内側の波形状が握りをサポートします。
- 前面取りつけタイプ。
- 本体はSUS304より耐蝕性・耐薬品性にすぐれたSUS316相当のステンレス鋳物製です。
- オプションで取りつけ用の六角穴付きボルト（SUS316L製）を付属します。ねじ付属サービス（別料金）をご利用ください。
ねじ付属サービス価格
| ねじサイズ | 価格(円)＊1 |
|---|---|
| M6×12 | 380 |
| M8×16 | 440 |
＊1： ステンレス取っ手1個あたりに付属するねじ（2本）の価格です。
商品本体の価格は含まれていません。
