NBK

  • 取っ手

アルミ取っ手

Aluminum Pull

UCF-AB

安全上の注意

UCF-AB

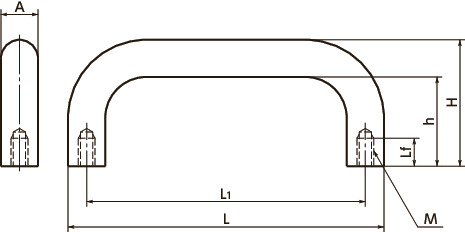

形状図

UCF-AB

寸法・CAD・価格

絞り込み

A
すべて
20
28
L1
すべて
200
250
300
400
本体
カラー
すべて
BK
WH

単位 : mm

品番 M Lf H h A L L1 質量
(g)		 許容荷重＊1
(N)		 本体
カラー		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UCF-20-200-AB-BK M8 15 68 48 20 220 200 240 1000 BK M8×16 4,140 4,554 CAD カート 実働10日目出荷
UCF-20-200-AB-WH M8 15 68 48 20 220 200 240 1000 WH M8×16 4,140 4,554 CAD カート 実働10日目出荷
UCF-20-250-AB-BK M8 15 68 48 20 270 250 280 1000 BK M8×16 4,650 5,115 CAD カート 実働10日目出荷
UCF-20-250-AB-WH M8 15 68 48 20 270 250 280 1000 WH M8×16 4,650 5,115 CAD カート 実働10日目出荷
UCF-20-300-AB-BK M8 15 68 48 20 320 300 330 1000 BK M8×16 5,250 5,775 CAD カート 実働10日目出荷
UCF-20-300-AB-WH M8 15 68 48 20 320 300 330 1000 WH M8×16 5,250 5,775 CAD カート 実働10日目出荷
UCF-28-250-AB-BK M10 15 78 50 28 278 250 550 1000 BK M10×16 9,000 9,900 CAD カート 実働10日目出荷
UCF-28-250-AB-WH M10 15 78 50 28 278 250 550 1000 WH M10×16 9,000 9,900 CAD カート 実働10日目出荷
UCF-28-300-AB-BK M10 15 78 50 28 328 300 639 1000 BK M10×16 9,660 10,626 CAD カート 実働10日目出荷
UCF-28-300-AB-WH M10 15 78 50 28 328 300 639 1000 WH M10×16 9,660 10,626 CAD カート 実働10日目出荷
UCF-28-400-AB-BK M10 15 78 50 28 428 400 776 1000 BK M10×16 13,200 14,520 CAD カート 実働10日目出荷
UCF-28-400-AB-WH M10 15 78 50 28 428 400 776 1000 WH M10×16 13,200 14,520 CAD カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UCF-AB
本体 アルミニウム合金
抗菌塗装（各色）
六角穴付きボルト
(ねじ付属サービス)		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 円形断面のアルミ取っ手。
  • 銀イオンを主成分とした抗菌塗装を施しています。
  • 24時間以内に表面に付着した細菌を99%以上、ウイルスを95%以上減少させます。
  • ISO 22196:2011、ISO 21702:2019に従い、以下の菌およびウイルスにすぐれた抗菌効果が認められました。
    大腸菌 ATCC＊125922TM
    緑膿菌 ATCC＊127853TM
    エンテロコッカス・ヒラエ ATCC＊110541
    インフルエンザA（H1N1）
    ヒトコロナウイルス（OC43）
    SARS-CoV-2
  • 頻繁に洗浄を行っても抗菌効果は持続します。
  • 滅菌温度でも効果は失われません。

＊1：　ATCCはAmerican Type Culture Collectionの登録商標です。

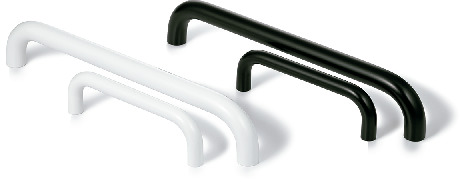

  • カラーバリエーションは2色。品番の末尾記号により選択できます。
末尾記号 色
BK 黒
WH 白
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を2本付属します。ねじ付属サービス(別料金)をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M8×16 280
M10×16 340

＊1：　アルミ取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
