  • 取っ手

ステンレス取っ手 - ハイジェニックデザイン

Stainless Steel Pull - Hygienic Design

USP-A4-HD-F

安全上の注意

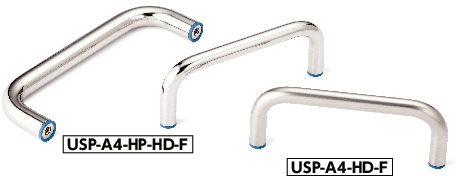

USP-A4-HD-Fステンレス取っ手 - ハイジェニックデザイン

形状図

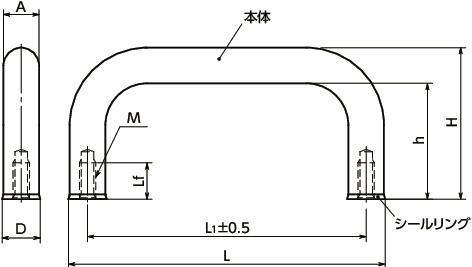

USP-A4-HD-Fステンレス取っ手 - ハイジェニックデザイン寸法図

寸法・CAD・価格

絞り込み

A
すべて
12
16
20
L1
すべて
125
160
200
250
300
SEMI規格準拠
すべて
-
○

単位 : mm

品番 A L1 D H h L Lf min. M 質量
(g)		 許容荷重＊1
(N)		 適用シールリング SEMI規格準拠 価格
(円)		 税込
価格		 標準品を購入 在庫/非在庫
USP-12-125-A4-HD-F 12 125 12.8 51 39 137.8 12 M5 170 1000 FSRN-12-8-2-HD-F - 11,300 12,430 カート 実働10日目出荷
USP-12-160-A4-HD-F 12 160 12.8 51 39 172.8 12 M5 202 1000 FSRN-12-8-2-HD-F - 12,300 13,530 カート 実働10日目出荷
USP-12-200-A4-HD-F 12 200 12.8 51 39 212.8 12 M5 240 1000 FSRN-12-8-2-HD-F - 13,300 14,630 カート 実働10日目出荷
USP-16-160-A4-HD-F 16 160 16.8 59 43 176.8 12 M6 373 1000 FSRN-16-12-2-HD-F ○ 14,200 15,620 カート 実働10日目出荷
USP-16-200-A4-HD-F 16 200 16.8 59 43 216.8 12 M6 435 1000 FSRN-16-12-2-HD-F ○ 15,100 16,610 カート 実働10日目出荷
USP-16-250-A4-HD-F 16 250 16.8 59 43 266.8 12 M6 520 1000 FSRN-16-12-2-HD-F ○ 15,800 17,380 カート 実働10日目出荷
USP-20-200-A4-HD-F 20 200 20.8 85 65 220.8 15 M8 700 1000 FSRN-20-16-2-HD-F ○ 20,100 22,110 カート 実働10日目出荷
USP-20-250-A4-HD-F 20 250 20.8 85 65 270.8 15 M8 830 1000 FSRN-20-16-2-HD-F ○ 23,200 25,520 カート 実働10日目出荷
USP-20-300-A4-HD-F 20 300 20.8 85 65 320.8 15 M8 950 1000 FSRN-20-16-2-HD-F ○ 27,600 30,360 カート 実働10日目出荷
USP-12-125-A4-HP-HD-F 12 125 12.8 51 39 137.8 12 M5 170 1000 FSRN-12-8-2-HD-F - 11,300 12,430 カート 実働10日目出荷
USP-12-160-A4-HP-HD-F 12 160 12.8 51 39 172.8 12 M5 202 1000 FSRN-12-8-2-HD-F - 12,700 13,970 カート 実働10日目出荷
USP-12-200-A4-HP-HD-F 12 200 12.8 51 39 212.8 12 M5 240 1000 FSRN-12-8-2-HD-F - 13,300 14,630 カート 実働10日目出荷
USP-16-160-A4-HP-HD-F 16 160 16.8 59 43 176.8 12 M6 373 1000 FSRN-16-12-2-HD-F ○ 14,200 15,620 カート 実働10日目出荷
USP-16-200-A4-HP-HD-F 16 200 16.8 59 43 216.8 12 M6 435 1000 FSRN-16-12-2-HD-F ○ 15,100 16,610 カート 実働10日目出荷
USP-16-250-A4-HP-HD-F 16 250 16.8 59 43 266.8 12 M6 520 1000 FSRN-16-12-2-HD-F ○ 15,800 17,380 カート 実働10日目出荷
USP-20-200-A4-HP-HD-F 20 200 20.8 85 65 220.8 15 M8 700 1000 FSRN-20-16-2-HD-F ○ 22,400 24,640 カート 実働10日目出荷
USP-20-250-A4-HP-HD-F 20 250 20.8 85 65 270.8 15 M8 830 1000 FSRN-20-16-2-HD-F ○ 26,100 28,710 カート 実働10日目出荷
USP-20-300-A4-HP-HD-F 20 300 20.8 85 65 320.8 15 M8 950 1000 FSRN-20-16-2-HD-F ○ 30,500 33,550 カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

USP-A4-HD-F USP-A4-HP-HD-F
本体 SUS316L相当（AISI 316L）
ショットブラスト		 SUS316L相当（AISI 316L）
研磨
シールリング FKM（青色）
硬度ショアA85±5		 FKM（青色）
硬度ショアA85±5

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • ハイジェニックデザインの取っ手。衛生管理が求められる食品機械・医薬品機械などの用途に。
  • ハイジェニックデザインについては、「ハイジェニックファミリー」をご参照ください。
  • 取りつけ面のすき間をシールリングFSRN-HD-Fでシーリングしています。異物や液体の侵入を防ぎます。FSRN-HD-F
  • 表面の仕上げはRa0.8㎛未満。清掃性にすぐれています。
  • FKM製のシールリングは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局（FDA）の規格に準拠した材料を使用しています。
  • 本体は耐蝕性にすぐれたSUS316L相当のステンレス製。
  • USP-A4-HP-HD-FはEHEDG（欧州衛生工学・設計グループ）とDGUV（ドイツ法定災害保険）が定めるガイドラインの認証を取得しています。
  • 使用可能温度：-5℃～200℃
  • 商品記号により、表面処理が選択できます。
    USP-A4-HD-F----ショットブラスト
    USP-A4-HP-HD-F----研磨
