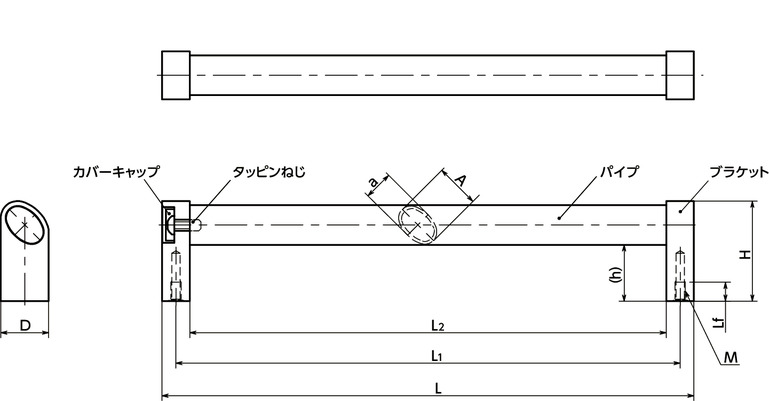

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M | Lf | H | h | A | a | D | L | L1 | L2 | 質量 (g) |
許容荷重＊1 (N) |
本体 カラー |
ねじ付属サービス ねじサイズ | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 1㎜指定 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UVLF-36-400-AL | M8 | 15 | 79.5 | 45 | 36 | 24 | 38 | 422 | 400 | 378 | 738 | 1000 | AL | M8×16 | 8,270 | 9,097 | CAD | カート | カート | 在庫品 |
| UVLF-36-400-BK | M8 | 15 | 79.5 | 45 | 36 | 24 | 38 | 422 | 400 | 378 | 738 | 1000 | BK | M8×16 | 8,270 | 9,097 | CAD | カート | カート | 在庫品 |
| UVLF-36-400-ES | M8 | 15 | 79.5 | 45 | 36 | 24 | 38 | 422 | 400 | 378 | 738 | 1000 | ES | M8×16 | 8,270 | 9,097 | CAD | カート | カート | 在庫品 |
＊1： 人の手で使用する許容荷重です。
材質・仕上げ
| UVLF-AL/UVLF-ES | UVLF-BK | |
|---|---|---|
| パイプ | アルミニウム合金 アルマイト処理（シルバー） |
アルミニウム合金 静電塗装（つや消し黒） |
| カバーキャップ | ポリアセタール （ライトグレー） |
ポリアセタール （ライトグレー） |
| ブラケット | 亜鉛ダイカスト 静電塗装（各色） |
亜鉛ダイカスト 静電塗装（つや消し黒） |
| タッピンねじ | スティール 三価クロメート処理 |
スティール 三価クロメート処理 |
| 六角穴付きボルト (ねじ付属サービス) |
SUSXM7 | SUSXM7 |
特長
- パイプの断面は楕円形状。
- 握りやすく自然な手首の角度で操作できるように、パイプはブラケットに対して45°傾いています。
- 取りつけ寸法L1は、200mm-800mmのワイドバリエーション。
- 1mm単位で取りつけ寸法L1を指定できます。標準品にご希望のサイズがない場合は、1mm指定をご利用ください。
- 品番の末尾記号により、パイプの表面処理およびブラケットの色が選択できます。

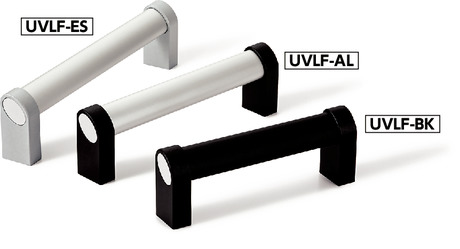

| 末尾記号 | パイプ | ブラケット |
|---|---|---|
| AL | アルマイト処理（シルバー） | つや消し黒 |
| ES | アルマイト処理（シルバー） | つや消しシルバー |
| BK | 静電塗装（つや消し黒） | つや消し黒 |
- オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を付属します。ねじ付属サービス（別料金）をご利用ください。
ねじ付属サービス価格
| ねじサイズ | 価格(円)＊1 |
|---|---|
| M8×16 | 280 |
＊1： アルミオーバルチューブラ取っ手1個あたりに付属するねじ(2本)の価格です。
商品本体の価格は含まれていません。
1mm指定サービス価格
単位 : 円
| 1mm指定品番 | 指定範囲L1＊1（mm） | ねじ付属サービス ねじサイズ |
|||||
|---|---|---|---|---|---|---|---|
| 201-250 | 251-300 | 301-350 | 351-450 | 451-550 | 551-750 | ||
| UVLF-36-＊＊＊-AL | 7,900 | 8,330 | 8,890 | 9,700 | 11,100 | 13,900 | M8×16 |
| UVLF-36-＊＊＊-ES | 7,900 | 8,330 | 8,890 | 9,700 | 11,100 | 13,900 | M8×16 |
| UVLF-36-＊＊＊-BK | 7,900 | 8,330 | 8,890 | 9,700 | 11,100 | 13,900 | M8×16 |
＊1： 1mm指定のL1は、±0.5またはL1の0.1％のいずれか大きい方を許容差としています。
L1以外の寸法・許容荷重は標準品を参照してください。
