ステンレスリトラクタブル取っ手

Stainless Steel Retractable Pull with Recessed Tray

URTHS-A

安全上の注意

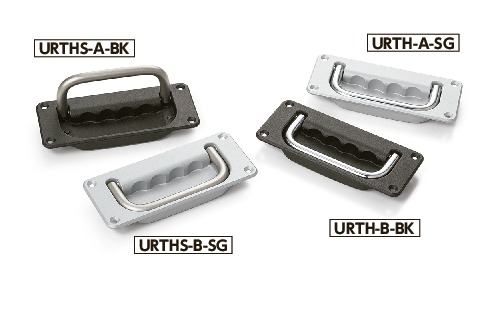

URTHS-Aステンレスリトラクタブル取っ手

形状図

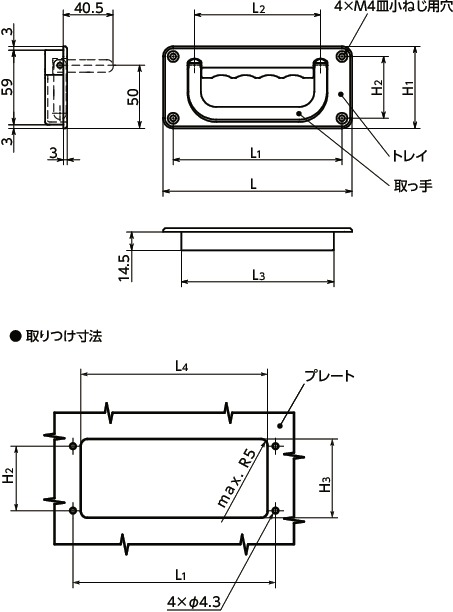

URTHS-Aステンレスリトラクタブル取っ手寸法図

寸法・CAD・価格

絞り込み

L1
すべて
134
154
本体
カラー
すべて
BK
SG

単位 : mm

品番 H1 H2 H3 L L1 L2 L3 L4 許容荷重＊1
(N)		 本体
カラー		 質量
(g)		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
URTHS-100-A-BK 65 49 60 150 134 100 121 122 1000 BK 337 M4×10 8,850 9,735 CAD カート 実働15日目出荷
URTHS-100-A-SG 65 49 60 150 134 100 121 122 1000 SG 337 M4×10 8,850 9,735 CAD カート 実働15日目出荷
URTHS-120-A-BK 65 49 60 170 154 120 141 142 1000 BK 374 M4×10 9,080 9,988 CAD カート 実働15日目出荷
URTHS-120-A-SG 65 49 60 170 154 120 141 142 1000 SG 374 M4×10 9,080 9,988 CAD カート 実働15日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

URTHS-A
取っ手 SUS303
トレイ 亜鉛ダイカスト
静電塗装（各色）
スペーサ ポリアセタール
スプリング SUS301
緩衝ゴム NBR
ピン SUS304
六角穴付き皿小ねじ
（ねじ付属サービス）		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • ステンレス製の折りたたみ式取っ手。使用しないときは、取っ手本体をトレイの中へ完全に収納できます。
  • 不用意に取手が起き上がったり倒れたりしないように、可動部に保持機能があります。
  • トレイは指をかけやすい形状で、ポケット取っ手としても使用できます。
  • 皿小ねじ（ねじ径：M4）を使用して取りつけてください。

＊皿小ねじ・ナットは付属していません。

  • カラーバリエーションは2色。品番の末尾記号により選択できます。
末尾記号 トレイの色
BK つや消し黒
SG つや消しシルバー
  • オプションで取りつけ用の六角穴付き皿小ねじ(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M4×10 440

＊1：　リトラクタブル取っ手1個あたりに付属するねじ(4本)の価格です。

商品本体の価格は含まれていません。
