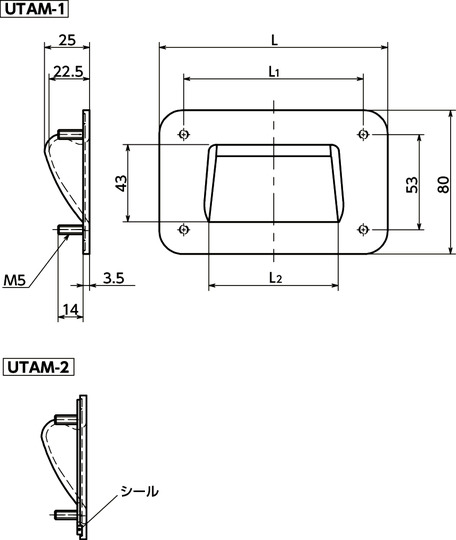

形状図
寸法・CAD・価格
単位 : mm
| 品番 | L | L1 | L2 | L3 | 質量 (g) |
許容荷重＊1 (N) |
本体 カラー |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UTAM-127-1-BK | 127 | 100 | 72 | 88 | 255 | 1000 | BK | 3,090 | 3,399 | CAD | カート | 実働10日目出荷 |
| UTAM-127-1-SG | 127 | 100 | 72 | 88 | 255 | 1000 | SG | 3,090 | 3,399 | CAD | カート | 実働10日目出荷 |
＊1： 人の手で使用する許容荷重です。
材質・仕上げ
| UTAM-1 | UTAM-2 | |
|---|---|---|
| 本体 | 亜鉛ダイカスト 静電塗装（各色） |
亜鉛ダイカスト 静電塗装（各色） |
| ねじ部 | ステンレス | ステンレス |
| シール | - | NBR（黒） |
特長
- 埋め込みタイプの取っ手です。
- 持ち上げ・引っぱりのいずれでも使用できます。
- 商品記号により、シールの有無が選択できます。
| 商品記号 | シール |
|---|---|
| UTAM-1 | なし |
| UTAM-2 | あり |
- シールつきのUTAM-2は、取りつけ面のすき間に異物や液体が侵入するのを防ぎます。保護等級はIP66です。

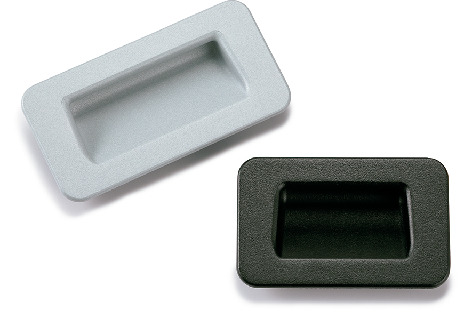

- カラーバリエーションは2色。品番の末尾記号により選択できます。
| 末尾記号 | 色 |
|---|---|
| BK | つや消し黒 |
| SG | つや消しシルバー |

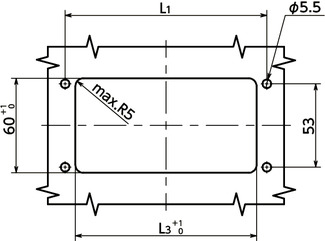

取りつけ寸法

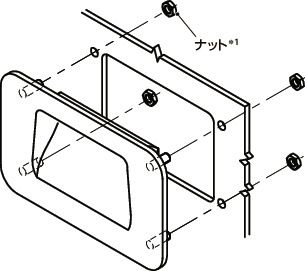

取りつけ
ナット（ねじ径：M5）を使用して取りつけてください。
＊1： ナットは付属していません。
