  • 取っ手

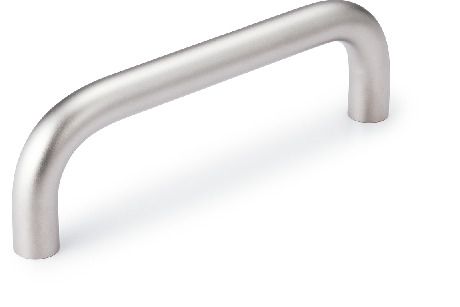

ステンレスキャビネット取っ手

Stainless Steel Cabinet Pull

UTFS

安全上の注意

UTFS

形状図

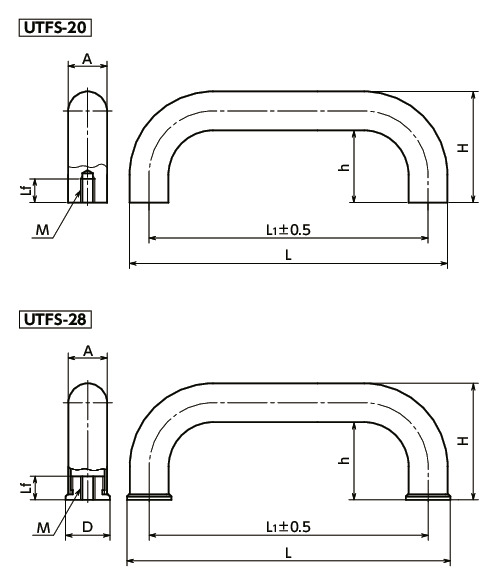

UTFS 寸法図

寸法・CAD・価格

絞り込み

A
すべて
20
28
L1
すべて
200
250
300
350
400

単位 : mm

品番 A L1 D H h L Lf M 質量
(g)		 許容荷重＊1
(N)		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UTFS-20-200 20 200 - 68 48 220 15 M8 680 1000 M8×16 13,100 14,410 CAD カート 実働10日目出荷
UTFS-20-250 20 250 - 68 48 270 15 M8 696 1000 M8×16 14,900 16,390 CAD カート 実働10日目出荷
UTFS-20-300 20 300 - 68 48 320 15 M8 900 1000 M8×16 16,400 18,040 CAD カート 実働10日目出荷
UTFS-20-350 20 350 - 68 48 370 15 M8 1080 1000 M8×16 17,200 18,920 CAD カート 実働10日目出荷
UTFS-28-250 28 250 32 90 62 282 17 M10 548 1000 M10×16 16,400 18,040 CAD カート 在庫品
UTFS-28-300 28 300 32 90 62 332 17 M10 614 1000 M10×16 17,100 18,810 CAD カート 実働10日目出荷
UTFS-28-350 28 350 32 90 62 382 17 M10 680 1000 M10×16 22,700 24,970 CAD カート 実働10日目出荷
UTFS-28-400 28 400 32 90 62 432 17 M10 748 1000 M10×16 18,300 20,130 CAD カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UTFS
本体 SUS304相当
ショットブラスト
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • ショットブラストの美しい仕上げ。
  • ステンレス製。耐蝕性にすぐれています。
  • UTFS-28は中空パイプを使用。軽量です。
  • オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を2本付属します。ねじ付属サービス（別料金）をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M8×16 280
M10×16 340

＊1：　ステンレスキャビネット取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。

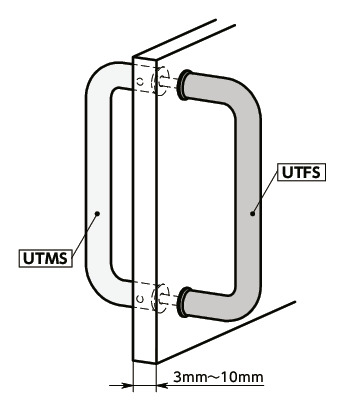

使用例

UTMS（おねじ）とUTFS（めねじ）を組み合わせて、扉の両面に取っ手を取りつけることができます。
扉の厚さは3mm～10mmの範囲としてください。

UTFSステンレスキャビネット取っ手
